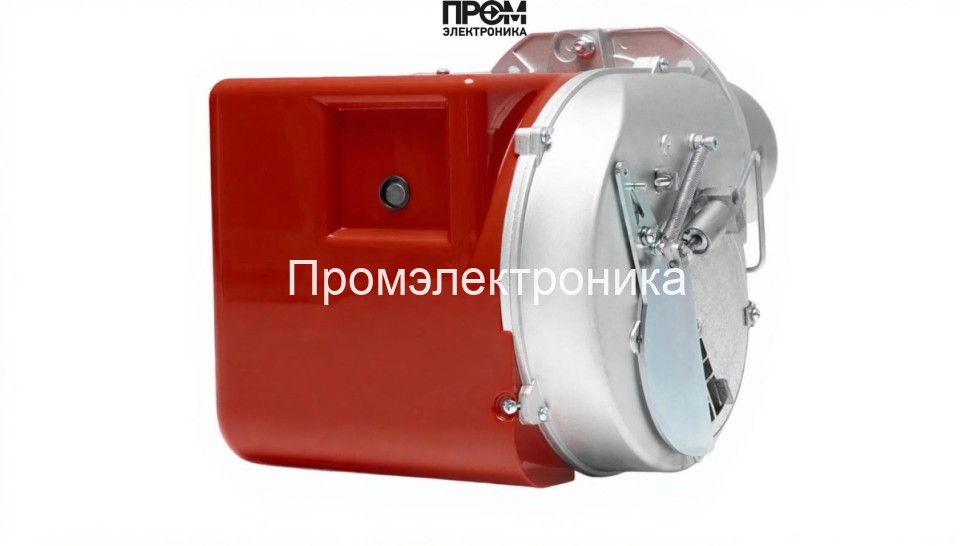

Дизельная горелка Flameair FAL 31/2 1

Дизельная горелка Flameair FAL 31/2 1 — техническое описание и состав узлов

Дизельная горелка Flameair FAL 31/2 1 представляет собой промышленный модуль для тепловых установок среднего диапазона мощности (190–310 кВт). Конструкция адаптирована для работы на дизельном топливе с контролируемым противодавлением до 4 мбар, обеспечивает стабильное горение в двухступенчатом режиме и предназначена для установки на водогрейные и паровые котлы, а также воздухонагреватели. Описание составлено в техническом стиле с акцентом на конструктивные элементы, эксплуатационную надежность и требования к обслуживанию.

Ключевые технические параметры

• Мощность: 190–310 кВт (двухступенчатая регулировка).
• Расход топлива: 16–26 кг/ч при номинальных режимах.
• Электропитание: 220 В, корпус IP40.
• Длина пламенной трубы: 169 мм, габариты 54 × 35.7 × 30.2 см, масса 14 кг.
• Требования к топливу: фильтрация до 125 мкм, максимальная вязкость согласно рекомендациям производителя.

Состав основных узлов и их функции

• Топливный насос — обеспечивает стабильное давление подачи топлива в магистрали и форсунку, рассчитан на рабочие давления 10–20 бар; критичен для дозирования и стабильности факела.
• Датчик пламени — контролирует наличие факела в камере сгорания, формирует сигналы для блока управления для предотвращения продувки и самозапуска при отсутствии горения.
• Топочный автомат (блок управления) — реализует логику двухступенчатого запуска/остановки, контроль безопасности, задержки и согласует работу привода, насоса и элементов розжига.
• Трансформатор розжига — генерирует высоковольтные импульсы для электрода розжига; обеспечивает надежный поджиг топлива при запуске горелки.
• Реле давления — мониторит давление в топливной системе и блокирует подачу при выходе параметров за допустимые пределы; важен для защиты насоса и форсунки.
• Форсунки — распыляют топливо в камеру сгорания, определяют геометрию факела и расход; подлежат регулярной проверке и очистке для сохранения параметров распыла.
• Сервопривод (сервопривод заслонки) — управляет подачей воздуха и положением регулирующих заслонок при переключении ступеней, обеспечивает точную настройку воздушно-топливного соотношения.
• Клапан — запорный топливный клапан, предотвращающий самопроизвольную подачу топлива при выключенном состоянии; конструкция должна выдерживать рабочие давления и температурные циклы.
• Электроды — служат для образования искрового разряда в зоне розжига; расположение и зазор контролируются при наладке для стабильного поджига.

Эксплуатация, обслуживание и безопасность

• Плановое обслуживание включает проверку форсунок, фильтров, состояния электродов и теплоизоляции корпуса.
• При обнаружении отклонений сигналов датчика пламени или реле давления — незамедлительная остановка и диагностика узлов.
• Рекомендуется использование оригинальных деталей и проведение пусконаладочных работ квалифицированным сервисом для соответствия паспортным характеристикам.

Горелка Flameair FAL 31/2 1 оптимальна для промышленных задач, где важны повторяемость параметров факела, удобство обслуживания и безопасность. Техническое описание ориентировано на специалистов по котельному оборудованию и монтажникам, отвечающим за установку и эксплуатацию дизельных горелочных агрегатов.
