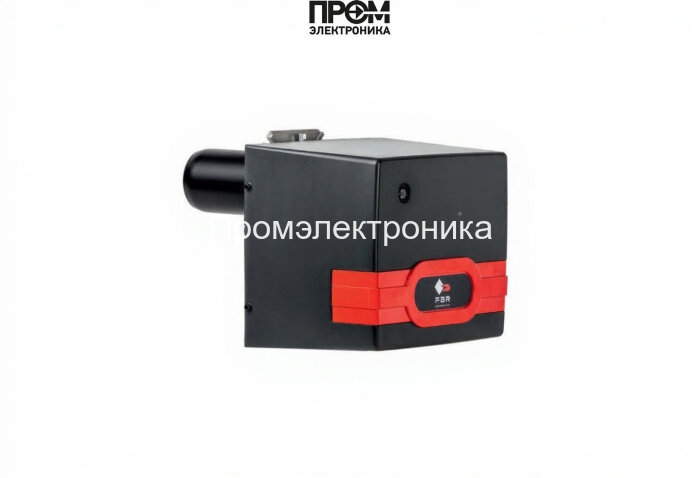

Дизельная горелка FBR G X5F TC

Дизельная горелка FBR G X5F TC — техническое описание и конструктивный состав

Технический документ содержит исчерпывающую информацию по устройству, основным узлам и условиям эксплуатации дизельной одноступенчатой горелки FBR G X5F TC. Описание ориентировано на инженеров теплотехников, монтажников и специалистов по обслуживанию котельных установок. Приведены ключевые характеристики, перечислены составные элементы горелки и даны рекомендации по интеграции в тепловые схемы 2026 года.

Ключевые технические параметры

• Мощность: 142–355 кВт
• Расход топлива: 12–30 кг/ч
• Электропитание: 220 В, электродвигатель 450 Вт, потребляемая мощность до 600 Вт
• Длина пламенной трубы: 215 мм (тип: стандартная)
• Противодавление в камере: от -0.2 до 5 мбар
• Класс пылевлагозащиты: IP40
• Рабочий диапазон температуры: -15…+40 °C
• Вес: 25 кг; габариты: 67.6×42.8×40 см

Конструктивные узлы и составные элементы

• Топливный насос — обеспечивает подачу дизельного топлива к форсунке под заданным давлением, выполнен с уплотнениями, устойчивыми к старению топлива.
• Форсунки — высокоточная система распыла, настроенная на режим 12–30 кг/ч; обеспечивает стабильную аэродинамическую характеристику факела.
• Датчик пламени — оптический/ионный контроль наличия факела для безопасной блокировки подачи топлива при его отсутствии.
• Трансформатор розжига — обеспечивает формирование искрового разряда для надежного поджига топлива в пламенной трубе длиной 215 мм.
• Электроды — пара или комплект электродов розжига и контроля искрения, выполнены из коррозионно-стойкого сплава.
• Топочный автомат — управляющий модуль с логикой пуска/остановки, реализацией временных и защитных алгоритмов; интегрируется с системами котла.
• Реле давления — контролирует противодавление в камере сгорания, предохраняет систему от аварийных режимов.
• Сервопривод — точное позиционирование заслонок и клапанов для регулирования подачи воздуха и топлива в одноступенчатом режиме.
• Клапан — электромагнитный/пневматический запорный элемент на топливной магистрали для аварийного перекрытия.

Интеграция и монтаж

• Монтаж на стандартное горелочное окно с фланцами; учёт противодавления при подборе камеры сгорания.
• Питание 220 В должно быть защищено автоматикой и фильтрами для снижения электромагнитных помех трансформатора розжига.
• Рекомендуется установка внешних фильтров топлива и регламентная проверка форсунок.

Обслуживание и эксплуатация

• Плановая проверка топливного насоса, очистка форсунок и замена уплотнений по регламенту.
• Проверка работы датчика пламени и состояния электродов при каждом сервисном осмотре.
• Тестирование топочного автомата и реле давления перед вводом в эксплуатацию и после капитального ремонта котла.

Дизельная горелка FBR G X5F TC спроектирована для устойчивой и безопасной работы в промышленных и коммунальных котельных. Применение перечисленных компонентов — топливного насоса, форсунок, датчика пламени, трансформатора розжига, электродов, топочного автомата, реле давления, сервопривода и клапана — обеспечивает воспроизводимый тепловой выход и совместимость с современными системами управления согласно требованиям энергоэффективности 2026 года.
