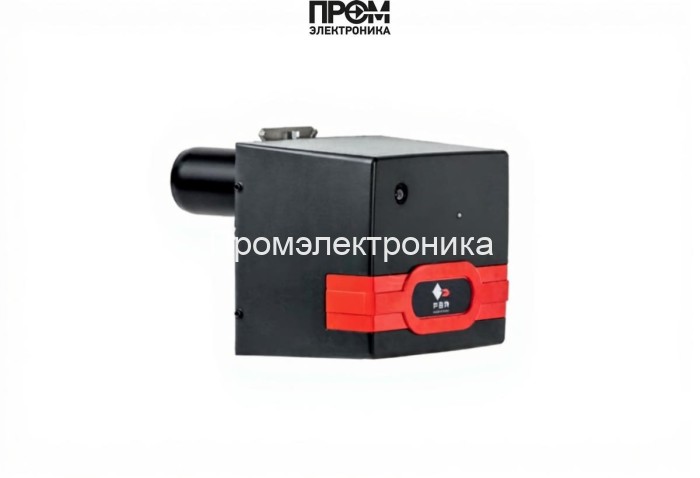

Дизельная горелка FBR G X3H TL

Дизельная горелка FBR G X3H TL — техническое описание и состав узлов

Дизельная горелка FBR G X3H TL — одноступенчатое решение промышленного класса для водогрейных и паровых котлов мощностью 83–178 кВт. Модель разработана с упором на надёжность, простоту обслуживания и соответствие современным требованиям по энергоэффективности и экологии 2026 года. Описание выделяет конструктивные узлы, функциональные характеристики и рекомендации по монтажу/обслуживанию для проектировщиков и сервис-инженеров.

Конструктивные элементы (ключевые узлы)

• Топливный насос — обеспечивает стабильное давление и подачу дизельного топлива к форсунке, адаптирован к расходу 7–15 кг/ч и работе при допустимом противодавлении.
• Датчик пламени — мониторит устойчивость горения, обеспечивает аварийное отключение при отсутствии пламени или нестабильной работе.
• Топочный автомат — блок управления последовательностью запуска/остановки, реализует алгоритмы безопасности и самодиагностики.
• Трансформатор розжига — формирует импульсы высокого напряжения для инициации искрового разряда на электрода́х при запуске.
• Реле давления — контролирует давление воздуха/топлива в системе, предотвращая работу вне номинального диапазона.
• Форсунки — распыляют топливо в камеру сгорания; конструкция обеспечивает оптимальную факельную геометрию для удлинённой пламенной трубы 250 мм.
• Сервопривод — управляет режимами заслонок и дозировкой воздуха/топлива при пуске и останове, обеспечивает плавность переходов.
• Клапан — запорный топливный элемент с быстрым отключением подачи при аварийных сигналах блока управления.
• Электроды — элементы поджига и контроля искрового разряда, выполнены из износостойких материалов для длительного межсервисного интервала.

Технический профиль и эксплуатационные характеристики

• Мощность: 83–178 кВт; одноступенчатая модуляция.
• Расход топлива: 7–15 кг/ч при нормативных условиях; удлинённая пламенная труба 250 мм повышает равномерность распределения теплового потока.
• Электропитание: 220 В; потребляемая мощность блока управления — 220 Вт, электродвигатель вентилятора — 150 Вт.
• Условия эксплуатации: температура от −15 до +40 °C, класс защиты IP40, уровень шума 66 дБ.
• Физические параметры: масса 14 кг, габариты 43.6 × 37.4 × 31.8 см; противодавление от −0.2 до 2.2 мбар.

Особенности монтажа и рекомендации

• Согласование длины пламенной трубы и параметров противодавления с паспортом котла перед установкой.
• Обеспечение доступа к узлам топливной линии, датчику пламени и форсунке для оперативной диагностики.
• Использование сертифицированных фильтров топлива и оригинальных форсунок для сохранения КПД и снижения износа компонентов.

Обслуживание и поддержка

• Регулярная проверка топливного насоса, состояния электродов и трансформатора розжига не реже одного сезона.
• Чистка форсунок и головы сгорания 1–2 раза в сезон в зависимости от качества топлива.
• Тестирование работы датчика пламени и реле давления при ежегодном ТО; замена изношенных сервоприводов и клапанов по результатам диагностики.

FBR G X3H TL — технически выверенная горелка для профессиональной эксплуатации: модульная конструкция, продуманные узлы контроля и безопасности, адаптация к промышленным требованиям 2026 года.
