Дизельная горелка Elco VL 1.105 KL

Все товары Elco →

Дизельная горелка Elco VL 1.105 KL. Вид топлива: дизельная; Мощность горелки: от 45 до 105 кВт; Исполнение горелки: одноступенчатая.

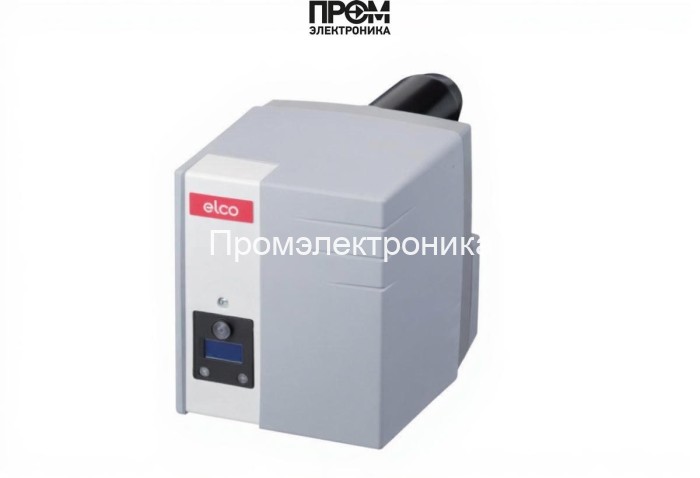

Дизельная горелка Elco VL 1.105 KLУвеличить фото

Основные характеристики

Бренды
Elco
Вес
10 кг
Вид топлива
дизельная
Мощность горелки
от 45 до 105 кВт
Тип соединения
Rp 3/8"
Класс пылевлагозащиты
IP21
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 45 до 105 кВт · от 0 до 1 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

дизельная · одноступенчатая

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В · с головой сгорания

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Дизельные горелки →
01

Описание

Дизельная горелка Elco VL 1.105 KL. Каталожные параметры этого исполнения: вид топлива: дизельная; мощность горелки: от 45 до 105 кВт; исполнение горелки: одноступенчатая; электропитание: 220 В; противодавление: от 0 до 1 мбар; комплектация: с головой сгорания.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

В каталоге указана комплектация: с головой сгорания. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.

Идентификация исполнения

При запросе предложения укажите полное наименование Дизельная горелка Elco VL 1.105 KL, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Дизельная горелка Elco VL 1.105 KL
Бренды
Elco
Вес
10 кг
Вид топлива
дизельная
Мощность горелки
от 45 до 105 кВт
Тип соединения
Rp 3/8"
Класс пылевлагозащиты
IP21
Исполнение горелки
одноступенчатая
Электропитание
220 В
Комплектация
с головой сгорания
Расход топлива
3.8 - 8.8 кг/ч
Электродвигатель
110 Вт
Потребляемая электрическая мощность
240 Вт
Страна бренда
Италия
Противодавление
от 0 до 1 мбар
03

Техническая документация

Запросите документацию по полному обозначению оборудования.

Документация и применяемость

Взрывсхемы и запчасти горелки

Применяемость указана для точного обозначения горелки или заводского артикула. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

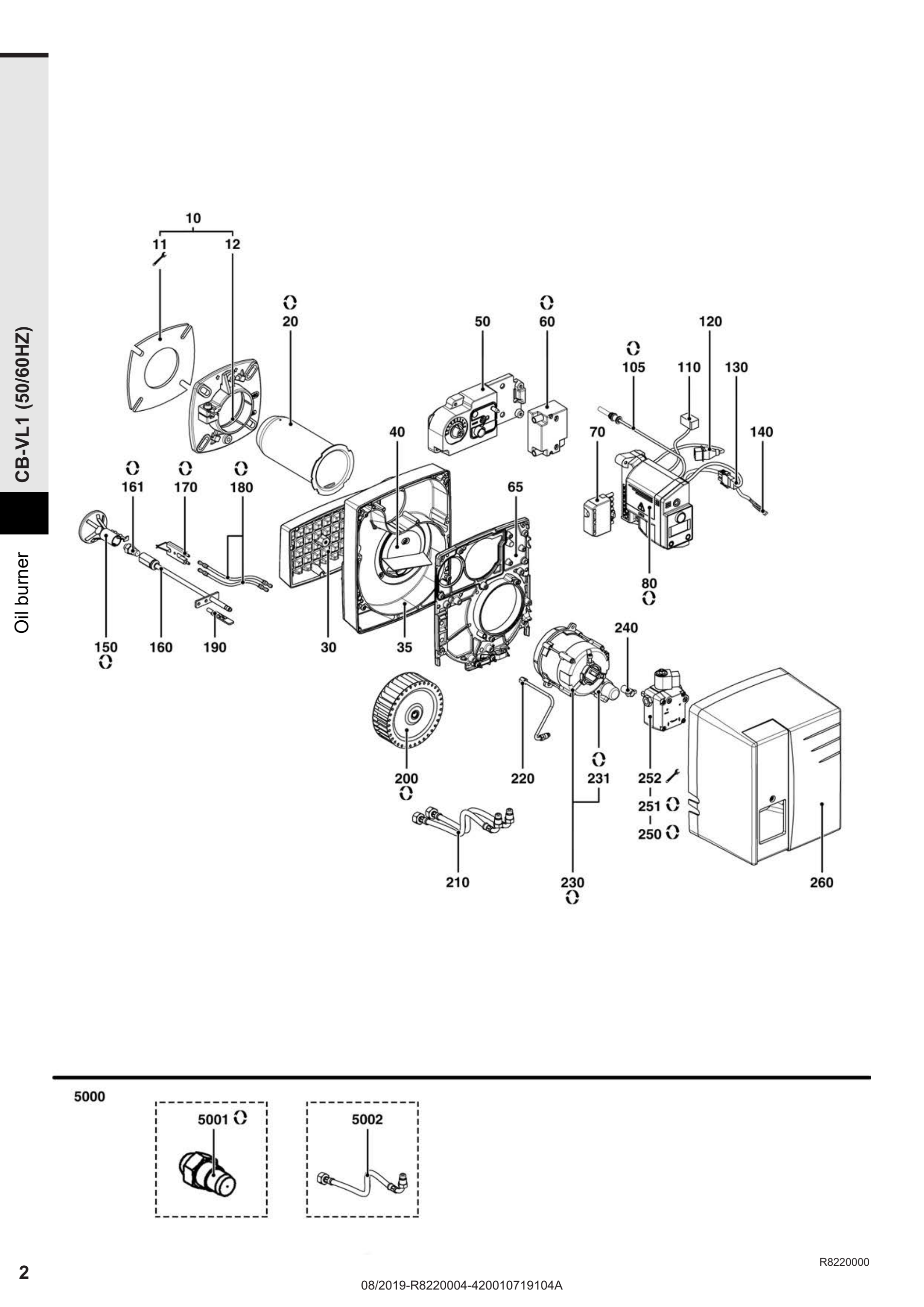

Взрывсхема горелки

Взрывсхема горелки — Дизельная горелка Elco VL 1.105 KL
Открыть схему в полном размере ↗Документ 420010719104A · R8220004-05 - 13/08/2019 · страница 2

Запчасти на схеме

  1. Поз. 0010
    Фланец горелки Ø90 мм, в комплекте

    Артикул: 13018849

    Период по каталогу: 09-2019 — конец периода не указан

  2. Поз. 0011
    Прокладка фланца Elco Ø90 мм, 13010502

    Артикул: 13010502

    Период по каталогу: 09-2019 — конец периода не указан

  3. Поз. 0012
    Фланцевый уплотнитель Ø90 мм

    Артикул: 13011149

    Период по каталогу: 09-2019 — конец периода не указан

  4. Поз. 0020
    Сопло горелки D90/75 L282 Elco 65328057

    Артикул: 65328057

    Период по каталогу: 09-2019 — конец периода не указан

  5. Поз. 0030
    Короб воздухозаборный Ecoflam 13018434

    Артикул: 13018434

    Период по каталогу: 09-2019 — конец периода не указан

  6. Поз. 0035
    Корпус 227X224X68 D90 NC9-10H/VL1.95-105 Elco 65327970

    Артикул: 65327970

    Период по каталогу: 09-2019 — конец периода не указан

  7. Поз. 0040
    Направляющая всасываемого воздуха для VL 1.95, VG1.85, черная

    Артикул: 13010513

    Период по каталогу: 09-2019 — конец периода не указан

  8. Поз. 0050
    Панель-держатель пластиковая трубки диз.топлива + рег-ки вторичн. И первичн. возд. D61-30X10 Elco 65326751

    Артикул: 65326751

    Период по каталогу: 09-2019 — конец периода не указан

  9. Поз. 0060
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 09-2019 — конец периода не указан

  10. Поз. 0065
    Кнопка мотор 222X275X23 D99+O-RING/V1 Elco 13020416

    Артикул: 13020416

    Период по каталогу: 09-2019 — конец периода не указан

  11. Поз. 0070
    Штекер Wieland 7P, папа

    Артикул: 13010523

    Период по каталогу: 09-2019 — конец периода не указан

  12. Поз. 0080
    Блок управления TCH 141.03 Elco 65300269

    Артикул: 65300269

    Период по каталогу: 09-2019 — конец периода не указан

  13. Поз. 0105
    Датчик пламени Elco 255 мм, 65328028

    Артикул: 65328028

    Исполнение: с 09/19

    Период по каталогу: 09-2019 — конец периода не указан

  14. Поз. 0105
    Фоторезистивный датчик пламени Siemens QRB1A-A048B70B

    Артикул: 65326635

    Исполнение: до 08/19

    Период по каталогу: 09-2019 — конец периода не указан

  15. Поз. 0110
    Кабель питания трансформатора Danfoss 230 мм

    Артикул: 65300335

    Период по каталогу: 09-2019 — конец периода не указан

  16. Поз. 0120
    Кабель электропитания Elco 300 мм 13012675

    Артикул: 13012675

    Период по каталогу: 09-2019 — конец периода не указан

  17. Поз. 0130
    Кабель электропитания двигателя 288 мм

    Артикул: 13010519

    Период по каталогу: 09-2019 — конец периода не указан

  18. Поз. 0150
    Уравнительный диск Ø75 / 20 мм

    Артикул: 13011040

    Период по каталогу: 09-2019 — конец периода не указан

  19. Поз. 0160
    Шток форсунки D8 L362 M8 Elco 65328058

    Артикул: 65328058

    Период по каталогу: 09-2019 — конец периода не указан

  20. Поз. 0161
    Форсунка DAN 1,25 GPH 45°S Elco 13016066

    Артикул: 13016066

    Период по каталогу: 09-2019 — конец периода не указан

  21. Поз. 0170
    Блок электродов розжига Elco 78 мм, 13011119

    Артикул: 13011119

    Период по каталогу: 09-2019 — конец периода не указан

  22. Поз. 0180
    Комплект кабелей поджига 365 мм

    Артикул: 65300240

    Период по каталогу: 09-2019 — конец периода не указан

  23. Поз. 0190
    Градуированная линейка Elco 0 - 20 см, 13010100

    Артикул: 13010100

    Период по каталогу: 09-2019 — конец периода не указан

  24. Поз. 0200
    Рабочее колесо вентилятора Elco Ø133 x 62 мм, 13010517

    Артикул: 13010517

    Период по каталогу: 09-2019 — конец периода не указан

  25. Поз. 0210
    Жидкотопливный шланг Elco G 1/4" - Rp 3/8" 13007665

    Артикул: 13007665

    Период по каталогу: 09-2019 — конец периода не указан

  26. Поз. 0220
    Медная топливная трубка Elco G1/8" - M8

    Артикул: 13021624

    Период по каталогу: 09-2019 — конец периода не указан

  27. Поз. 0230
    Электродвигатель ACC 80-110 Вт

    Артикул: 65326746

    Период по каталогу: 09-2019 — конец периода не указан

  28. Поз. 0231
    Конденсатор 5µF 475V B P2 30X57 Elco 65326737

    Артикул: 65326737

    Исполнение: EBR

    Период по каталогу: 09-2019 — конец периода не указан

  29. Поз. 0231
    Конденсатор 4 мкФ в комплекте

    Артикул: 13011117

    Исполнение: ACC

    Период по каталогу: 09-2019 — конец периода не указан

  30. Поз. 0231
    Конденсатор 6 мкФ в комплекте

    Артикул: 13010016

    Исполнение: SIMEL

    Период по каталогу: 09-2019 — конец периода не указан

  31. Поз. 0240
    Муфта привода электродвигатель-насос жидкотопливный D18/14,7/11X22 Elco 65074172

    Артикул: 65074172

    Период по каталогу: 09-2019 — конец периода не указан

  32. Поз. 0250
    Elco BFP 21 L3R 071N1175

    Артикул: 65300856

    Исполнение: BFP

    Период по каталогу: 09-2019 — конец периода не указан

  33. Поз. 0250
    Elco AS 47 D 1596 6P 0700

    Артикул: 13010118

    Исполнение: ASV47

    Период по каталогу: 09-2019 — конец периода не указан

  34. Поз. 0251
    Электромагнитная катушка Elco 07 - 220-240VAC T80

    Артикул: 13010006

    Исполнение: ASV47

    Период по каталогу: 09-2019 — конец периода не указан

  35. Поз. 0251
    Электромагнитная катушка Elco, 65327118

    Артикул: 65327118

    Исполнение: BFP

    Период по каталогу: 09-2019 — конец периода не указан

  36. Поз. 0252
    Ремкомплект насоса Elco 65300834

    Артикул: 65300834

    Период по каталогу: 09-2019 — конец периода не указан

  37. Поз. 0260
    Кожух горелки Elco V1, в комплекте

    Артикул: 65300242

    Период по каталогу: 09-2019 — конец периода не указан

  38. Поз. 5001
    Форсунка DAN 1,50 GPH 45°S Elco 13016068

    Артикул: 13016068

    Период по каталогу: 09-2019 — конец периода не указан

  39. Поз. 5001
    Форсунка DAN 1,75 GPH 45°S Elco 13016069

    Артикул: 13016069

    Период по каталогу: 09-2019 — конец периода не указан

  40. Поз. 5001
    Форсунка DAN 2,25 GPH 45°S Elco 13016071

    Артикул: 13016071

    Период по каталогу: 09-2019 — конец периода не указан

  41. Поз. 5002
    Жидкотопливный шланг 1,5 м, G1/4" - G3/8", в комплекте

    Артикул: 12002251

    Период по каталогу: 09-2019 — конец периода не указан

Другие подтверждённые запчасти
