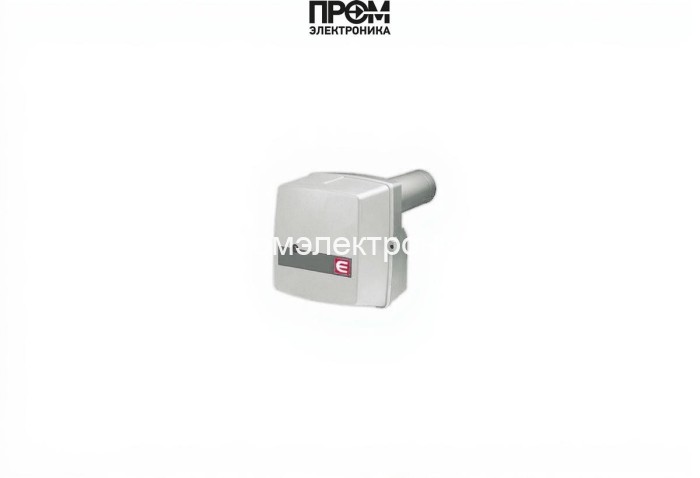

Дизельная горелка Elco EL 02B.10

Дизельная горелка Elco EL 02B.10 — техническое описание и состав узлов

Дизельная горелка Elco EL 02B.10 — одноступенчатое наддувное устройство для промышленного и хозяйственного теплоснабжения мощностью 59–120 кВт. Модель оптимизирована для эффективного сжигания дизельного топлива с расходом 5–10 кг/ч при питании 220 В и гарантированном КПД до 90%. Конструкция учитывает требования EN 267 и заводскую практику по обеспечению стабильной работы в диапазоне температур от −10 до +60 °C.

Ключевые технические характеристики

• Тип: дизельная, одноступенчатая горелка
• Мощность: 59–120 кВт
• Потребление топлива: 5–10 кг/ч
• Электропитание: 220 В, электродвигатель вентилятора 180 Вт, общая потребляемая мощность ≈580 Вт
• Противодавление в топке: 0–1.5 мбар
• КПД: до 90% при правильной настройке смесительного устройства

Состав основных узлов горелки

Горелка Elco EL 02B.10 сформирована из функционально разграниченных модулей, обеспечивающих надёжность и удобство сервисного обслуживания. В состав входят следующие ключевые элементы:

• топливный насос — герметичный агрегат для дозированной подачи топлива под давлением, обеспечивающий стабильный распыл и корректный расход;
• датчик пламени — оптический / фоторезисторный элемент для непрерывного контроля наличия горения и быстрого отключения при его отсутствии;
• топочный автомат — блок управления (LOA24 или эквивалент) для последовательного управления этапами розжига, работы и остановки;
• трансформатор розжига — обеспечивает образование искры на электродах при пуске и гарантирует надёжный старт в холодных условиях;
• реле давления — защитный элемент автоматики, контролирующий давление топлива/воздуха и предотвращающий работу при аварийных перегрузках;
• форсунки — распыляющие элементы с точной геометрией сопла для оптимального формирования факела и минимизации копоти;
• серво­привод — исполнительный механизм для регулировки воздушной заслонки и точной подстройки соотношения воздух/топливо;
• клапан (электромагнитный топливный клапан) — обеспечивает безопасное перекрытие подачи топлива при отключении автоматики;
• электроды — зажигающие элементы и ионизационные электроды для контроля пламени и запуска розжига.

Эксплуатационные особенности и SEO-ориентированные рекомендации 2026

• Настройка подачи топлива и положения смесителя критична для достижения КПД до 90% и минимизации выбросов — рекомендуется проводить пусконаладочные работы с анализатором дымовых газов.
• Регулярная проверка датчика пламени, реле давления и состояния форсунок продлевает межремонтный интервал и сохраняет заявленный расход 5–10 кг/ч.
• Используйте оригинальные комплектующие Elco (насос, форсунки, трансформатор розжига) для соответствия заводским параметрам и сертификационным требованиям.

Elco EL 02B.10 — решение для котельных, теплогенераторов и технологических печей, где требуется надёжный одноступенчатый режим работы с контролем пламени и упором на экономичность и простоту обслуживания.
