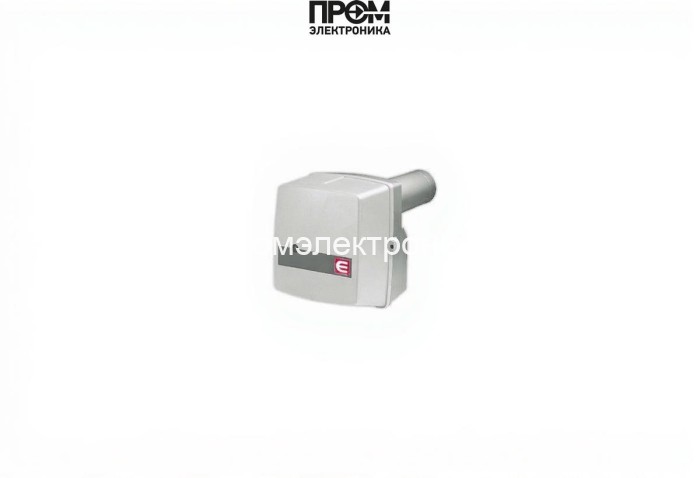

Дизельная горелка Elco E01W.6 L

Техническое описание дизельной горелки Elco E01W.6 L

Дизельная горелка Elco E01W.6 L — промышленное одноступенчатое решение класса средних мощностей (37–62 кВт), разработанное для надёжной интеграции в водогрейные и паровые котлы, блочные и модульные котельные. Конструкция ориентирована на долговременную эксплуатацию в диапазоне температур от −10 до +60 °C и предусматривает простое техническое обслуживание при минимальном наборе инструментов.

Комплектность и назначение

• Тип: дизельная одноступенчатая горелка;
• Мощность: 37–62 кВт;
• Пламенная труба: короткая, 192 мм, оптимизирована для камер с ограниченным пространством;
• Питание: 220 В, потребляемая мощность 150 Вт, электродвигатель 90 Вт;
• Вес и габариты: 11 кг, 44.5 x 29.4 x 26.7 см;
• Поставка: с головкой сгорания.

Ключевые узлы и составные элементы

Горелка сконструирована из взаимосвязанных модулей, отвечающих за подачу топлива, формирование пламени и безопасность работы:

• Топливный насос — обеспечивает стабильную подачу дизтоплива под требуемым давлением, согласован с расходной картой 3.1–5.2 кг/ч;
• Форсунки — дозирование и распыление топлива для образования устойчивой факельной структуры;
• Датчик пламени — электроконтроль наличия горения и быстрый отклик автоматики при пропадании пламени;
• Топочный автомат — управляющий блок с логикой пуска/остановки и защитами по давлению и пламени;
• Трансформатор розжига — высоковольтный узел для инициирования искрового зажигания, оптимизированный для частых циклов пуска;
• Реле давления — контроль кондиции воздуха/противодавления в камере, предотвращающее некорректную работу при превышениях 0.95 мбар;
• Сервопривод — механизм точной регулировки положения заслонок и привода форсунки (обеспечивает корректный угол распыла);
• Клапан — запорные и предохранительные элементы топливной магистрали, исключающие утечки при выключенном состоянии;
• Электроды — элементы зажигания и контроля искрового разряда, рассчитанные на длительный ресурс и стабильность искрообразования.

Эксплуатационные преимущества и рекомендации

• Надёжная конструкция и проверенные узлы обеспечивают стабильную работу при циклическом и длительном режиме;
• Упрощённая интеграция с системами автоматики котельной за счёт стандартных электрических интерфейсов и монтажной плиты;
• Рекомендовано регулярное обслуживание: проверка форсунок и насоса ежемесячно, тест датчика пламени и реле давления перед сезоном, ежегодная очистка головки сгорания;
• Оптимизация параметров подачи топлива и корректная настройка сервопривода повышают КПД и минимизируют эмиссию.

Вывод

Elco E01W.6 L — технически зрелая дизельная горелка для котлов средней мощности, сочетающая в себе проверенные компоненты: топливный насос, форсунки, датчик пламени, топочный автомат, трансформатор розжига, реле давления, сервопривод, клапан и электроды. Такое сочетание обеспечивает быстрый пуск, стабильное горение и высокий уровень безопасности при промышленной эксплуатации.
