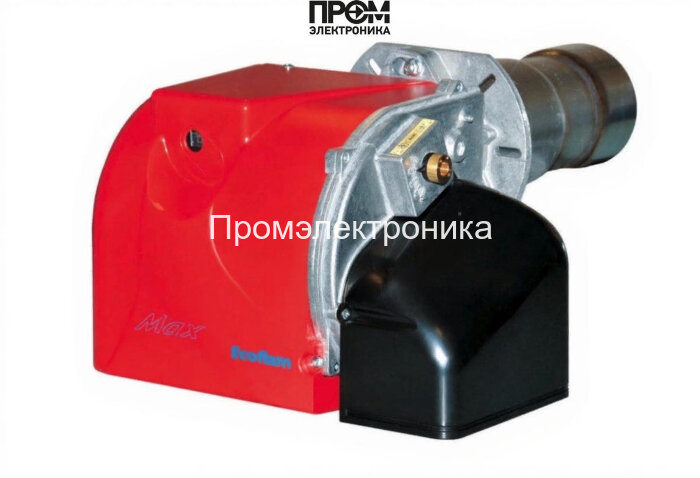

Дизельная горелка Ecoflam MAX 30 TW TL

Дизельная горелка Ecoflam MAX 30 TW TL — техническое описание и состав узлов

Предлагаемое техническое описание предназначено для специалистов по котельному оборудованию и монтажу. Дизельная горелка Ecoflam MAX 30 TW TL — одноступенчатая промышленная горелочная установка мощностью 110–319 кВт, спроектированная для долговременной эксплуатации в системах парового и водяного отопления. Конструкция оптимизирована для работы при противодавлении 0–4,5 мбар и обеспечивает расход топлива 9,3–27 кг/ч при минимальном уровне выбросов NOx.

Ключевые технические параметры

• Тип топлива: дизельное (вязкость 1,6–6 mm2/s при +20°C)
• Мощность: 110–319 кВт (одноступенчатое управление)
• Электропитание: 220 В, потребляемая мощность до 450 Вт, электродвигатель 200 Вт
• Длина пламенной трубы: удлинённая 260 мм, регулируемая глубина
• Климатические условия: эксплуатация при −10…+60 °C
• Габариты/вес: 53.6×39.2×26.3 см / 15.7 кг

Конструкция и основные узлы

Корпус выполнен из алюминиевого сплава с шумопоглощающим кожухом. Модульная компоновка рассчитана на быструю замену сервисных узлов и минимальное время простоя при ТО.

• Топливный насос: обеспечивает стабильную подачу дизеля при заявленном расходе, оборудован фильтрами и защитой от кавитации.
• Форсунки: высокоточные распылители, обеспечивающие качественное измельчение топлива и равномерное горение.
• Топочный автомат: управляющий блок Thermowatt с алгоритмами контроля пуска, самодиагностики и блокировок по безопасности.
• Реле давления: обеспечивает контроль наддува и защиту при переходных процессах.
• Трансформатор розжига и электроды: формируют стабильную искру и устойчивую горелочную вспышку, рассчитаны на многократные циклы пуска.
• Датчик пламени: оптический/ионный контроль наличия пламени с быстрым откликом и интеграцией в схему блокировок.
• Сервопривод и клапан: механические и электрические элементы, обеспечивающие точную регулировку подачи воздуха и топлива, а также аварийное перекрытие.

Эксплуатация и обслуживание

• Рекомендуется периодическая проверка форсунок, очистка головки сгорания и контроль состояния топливного насоса не реже одного раза в год.
• Проверка датчика пламени и трансформатора розжига при каждом крупном обслуживании для предотвращения ложных блокировок.
• Использование рекомендованного фильтра топлива и контроль реле давления при работах с повышенным противодавлением.

Ecoflam MAX 30 TW TL — решение для надёжных котельных систем, где требуются стабильность пуска, высокая ремонтопригодность и соответствие современным требованиям по выбросам и энергоэффективности.
