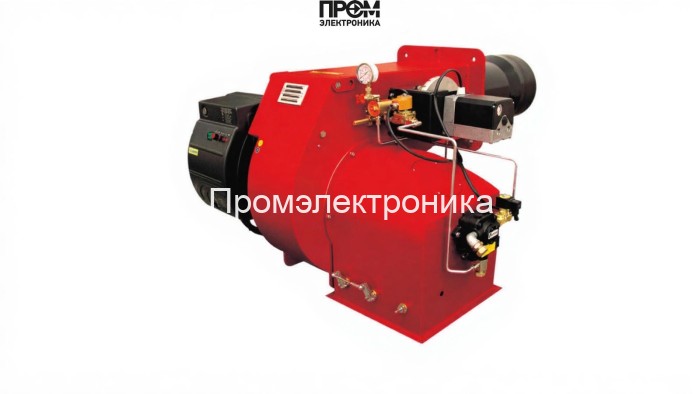

Дизельная горелка Ecoflam MAIOR P 500.1 PR TL

Дизельная горелка Ecoflam MAIOR P 500.1 PR TL — техническое описание и состав узлов

Промышленная дизельная горелка Ecoflam MAIOR P 500.1 PR TL разработана для долговременной эксплуатации в составе паровых и водогрейных котлов с номинальной мощностью 1578–5000 кВт. Конструкция — двухступенчатая (прогрессивная) с удлинённой пламенной трубой 555 мм, обеспечивающей стабильное формирование факела и возможность монтажа в глубокие топочные камеры. Электропитание — 220/380 В, электродвигатель вентилятора 11 кВт, класс защиты IP40.

Основные функциональные узлы (в составе горелки)

• Топливный насос — обеспечивает подачу дизельного топлива на требуемое давление и подачу форсунок в зависимости от режима работы.
• Датчик пламени — фиксирует наличие горения и обеспечивает защиту через блок управления при его отсутствии.
• Топочный автомат — модуль управления безопасностью и последовательностью стадий розжига/останова, совместим с PID-регуляцией для точной модуляции мощности.
• Трансформатор розжига — генерирует искру для инициирования стабильного розжига в головке сгорания.
• Реле давления — контролирует давление топлива в магистрали, предотвращая работу при отклонениях от заданного диапазона.
• Форсунки — высокоточные распылители топлива, обеспечивающие заданную картину распыла и оптимальное смесеобразование.
• Сервопривод — регулирует положение воздушной заслонки и дозирование воздуха в зависимости от загрузки.
• Клапан (электромагнитный/предохранительный) — аварийное и рабочее перекрытие подачи топлива.
• Электроды — элементы зажигания и контроля стабилизации дуги при запуске.

Ключевые эксплуатационные свойства

• Диапазон мощности 1578–5000 кВт при расходе топлива 101–422 кг/ч.
• Удлинённая пламенная труба 555 мм для корректного размещения факела в глубоких топках.
• Двухступенчатая прогрессивная схема с опцией PID-регулирования для экономичного горения в частичных нагрузках.
• Противодавление топки 0–18 мбар; рекомендован монтаж с учётом параметров дымохода и котла.
• Комплект поставки включает голову сгорания и стандартный набор узлов подачи топлива.

Обслуживание и интеграция

• Регулярная проверка фильтров, форсунок, электродов и узлов розжига — ключ к стабильной работе.
• Настройка топочного автомата и PID-регулятора производится сервисным инженером при пусконаладке.
• Интеграция с автомикой котельной и системами безопасности по электрическим и пневматическим интерфейсам 230/400 В.

Ecoflam MAIOR P 500.1 PR TL — решение для промышленных объектов, где требуется надёжная, регулируемая и легко обслуживаемая горелка с полным набором защит и точным управлением подачей топлива и воздуха.
