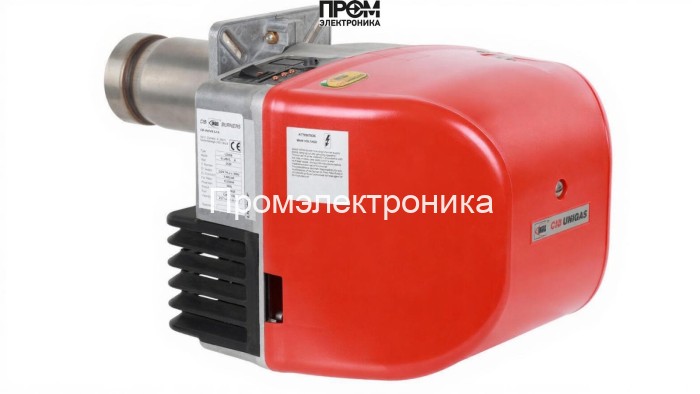

Дизельная горелка CIB Unigas LO200 G-.AB.S.RU.A

Дизельная горелка CIB Unigas LO200 — техническое описание и комплектующие

Дизельная горелка CIB Unigas LO200 — двухступенчатое топочное устройство для котельных, сушильных камер и технологических печей с рабочим диапазоном мощности 38–200 кВт. Описание составлено в техническом стиле с акцентом на конструктивные узлы, эксплуатационную надёжность и требования к сервису. Конструкция ориентирована на стабильную подачу топлива при противодавлении 0–5.7 мбар и электропитании 220 В.

Ключевые узлы и функциональные элементы

• Топливный насос — обеспечивает дозированную подачу дизельного топлива к форсункам в диапазоне расхода 3–17 кг/ч; конструкция допускает эксплуатацию при повышенном противодавлении.
• Форсунки — атомизируют топливо в камере сгорания; подбор форсунки и её посадочного узла критичен для стабильности факела и снижения эмиссии.
• Датчик пламени — оптический/ионный датчик контроля наличия стабильного горения; интегрируется в систему аварийного отключения при погасании факела.
• Топочный автомат — блок управления двухступенчатой логикой, реализует алгоритмы розжига, контроля пламени и перехода между ступенями мощности.
• Трансформатор розжига — высоковольтный узел для образования искры на электроды при старте; гарантирует надежный розжиг при номинальном напряжении 220 В.
• Реле давления — контролирует давление в топочной камере/дымоходе; при выходе параметров за пределы диапазона инициирует блокировку для защиты котла.
• Сервопривод — управляет положением клапана и дозировкой воздуха/подачи топлива при переходе между ступенями, обеспечивает точную подстройку режима горения.
• Клапан (топливный/запорный) — обеспечивает аварийное перекрытие подачи топлива; исполнение с быстрым срабатыванием и защитой от протечек.
• Электроды — задают точку искрового разряда и участвуют в стабильном инициировании факела; материалы и межэлектродный зазор оптимизированы для длительного ресурса.

Технические преимущества и эксплуатация

• Двухступенчатая схема управления снижает энергопотребление и оптимизирует расход дизеля при частичных нагрузках.
• Модульная конструкция узлов упрощает замену топливного насоса, форсунок, трансформатора и контроллера без демонтажа основного корпуса.
• Защита по датчику пламени и реле давления минимизирует риск аварий и повышает безопасность эксплуатации.
• Рекомендуется регламентное обслуживание: проверка форсунок и головки сгорания ежегодно, проверка насоса, клапанов и электрода при каждой сезонной подготовке.

Рекомендации по интеграции

• Перед монтажом сверить фланцевые соединения и параметры противодавления с паспортом котла.
• При отрицательных температурах предусмотреть электрообогрев топливной линии и фильтров.
• Использовать оригинальные запасные части CIB Unigas при замене трансформатора розжига, датчика пламени, форсунок и сервопривода для сохранения заявленных характеристик.

Описание отражает конструктивные и эксплуатационные особенности горелки CIB Unigas LO200 и содержит перечень основных деталей: топливный насос, форсунки, датчик пламени, топочный автомат, трансформатор розжига, реле давления, сервопривод, клапан и электроды — что облегчает техническое сопровождение и подготовку к сервису.
