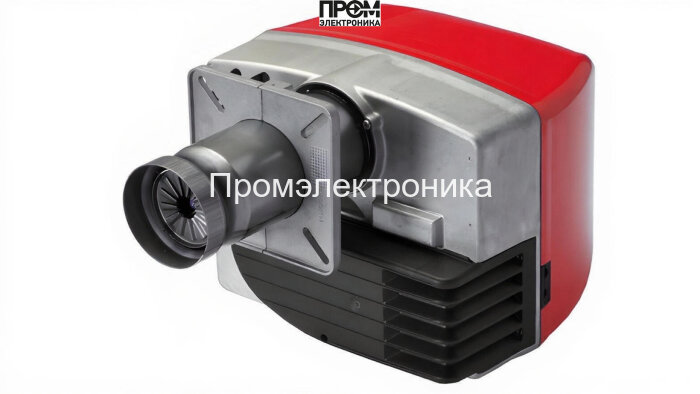

Дизельная горелка CIB Unigas LO140 G-.TN.L.RU.A

Дизельная горелка CIB Unigas LO140 G-.TN.L.RU.A — техническое описание и состав узлов

Техническое описание предназначено для инженеров и сервисных специалистов. Дизельная горелка CIB Unigas LO140 — одноступенчатое исполнение с номинальной мощностью 80–160 кВт, рассчитанная на стабильную работу в системах отопления и технологических установках. Конструкция ориентирована на простоту обслуживания и быструю замену изнашиваемых элементов. В тексте учтены ключевые параметры, важные для SEO 2026: модель, мощность, расход топлива, параметры питания и климатические ограничения.

Ключевые технические параметры

• Вид топлива: дизельная
• Мощность: от 80 до 160 кВт
• Расход топлива: 7–14 кг/ч
• Питание: 220 В, потребляемая мощность 480 Вт
• Электродвигатель: 180 Вт
• Тип пламенной трубы: удлинённая, длина 270 мм
• Противодавление: 0–4 мбар
• Рабочая температура: −10…+50 °C, класс защиты IP40
• Вес: 25 кг; габариты: 66×37.3×33.8 см

Состав и ключевые узлы горелки

Конструктивно горелка выполнена модульно; каждый узел доступен для технического обслуживания и замены. В состав входят следующие элементы, обеспечивающие безопасную и эффективную работу:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива к форсункам при заданном давлении и расходе.
• Форсунки (голова сгорания) — обеспечивают распыление топлива с заданной дисперсией для оптимального горения; критичны для поддержания расхода 7–14 кг/ч.
• Датчик пламени — электронный элемент контроля наличия факела и предотвращения неблагоприятных режимов.
• Топочный автомат — блок управления последовательностью розжига, контроля и защиты горелки в рабочем цикле.
• Трансформатор розжига — высоковольтный узел для запуска электрода и формирования стабильной искры при старте.
• Электроды — компоненты зажигания, выполненные из стойких материалов, подлежат периодической проверке и регулировке.
• Реле давления — устройство контроля давления топлива/воздуха в топочной системе, обеспечивает отключение при аварийных перепадах.
• Сервопривод — механический привод управления положением клапана и подачи топлива при регулировке режимов (в одноступенчатой схеме обеспечивает синхронизацию узлов).
• Клапан (топливный/воздушный) — обеспечивает герметичность и управляет потоками в пуско-остановочных циклах.

Особенности эксплуатации и обслуживания

• Рекомендуется регулярная проверка форсунок и состояния электродов: очистка и калибровка по регламенту.
• Контроль работоспособности датчика пламени и трансформатора розжига перед каждым сезоном.
• Проверка реле давления и герметичности топливной обвязки каждые 6 месяцев.
• Монтаж в условиях, соответствующих IP40: при наружной установке — защитный кожух и температурный контроль.

Интеграция и рекомендации по подбору

Горелка CIB Unigas LO140 целесообразна для водогрейных и паровых котлов средней мощности, технологических печей и сушилок. Перед установкой провести сверку монтажных фланцев и параметров противодавления (0–4 мбар). При подборе автоматики учитывать одноступенчатую логику управления и наличие штатных интерфейсов для внешней сигнализации.

Данное описание даёт полный технический перечень узлов и эксплуатационных требований для быстрого анализа и принятия решения о монтаже, модернизации или сервисном обслуживании горелки CIB Unigas LO140.
