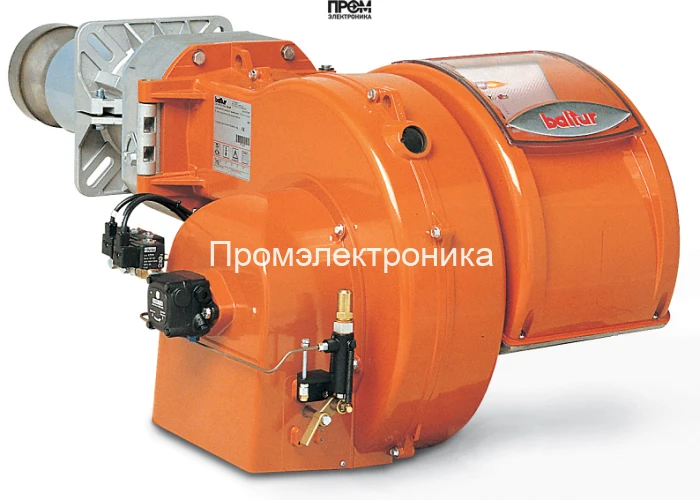

Дизельная горелка Baltur TBL 160 P

Дизельная горелка Baltur TBL 160 P — техническое описание и состав узлов

Предлагаем технически выверенное описание дизельной горелки Baltur TBL 160 P, разработанной для промышленных котлов и технологических печей. Модель обеспечивает двухступенчатую модуляцию мощности в диапазоне 500–1600 кВт при расходе топлива 42–135 кг/ч и предназначена для устойчивой работы в условиях промышленных нагрузок. Описание ориентировано на специалистов по эксплуатации и монтажу: указаны конструктивные элементы, критичные узлы и рекомендации по обслуживанию.

Ключевые характеристики

• Мощность: 500–1600 кВт; двухступенчатое исполнение (низкая/высокая ступень).
• Расход топлива: 42–135 кг/ч; длина пламенной трубы: 450 мм.
• Электропитание: 380 В; электродвигатель 2200 Вт; потребляемая мощность — 2800 Вт.
• Противодавление в камере сгорания: 0–11 мбар; корпус — алюминий, класс защиты IP40 (электрощит IP55).
• Вес/габариты: 90 кг; 107×80×70 см. Бренд: Baltur (Италия).

Конструкция и основные узлы

• Топливный насос — подает дизельное топливо под постоянным давлением, обеспечивает стабильную подачу для заданного расхода и точность регулирования на обеих ступенях.
• Форсунки — распыляют топливо в камеру сгорания; выполнены из коррозионно-устойчивого материала и допускают оперативную замену при ТО.
• Датчик пламени — оптический или фоторезистивный модуль для надежного детектирования стабильности горения и аварийного отключения при погасании.
• Топочный автомат — блок управления, реализующий последовательность розжига, контроль безопасности, логику перехода между ступенями и интерфейс для наладки.
• Трансформатор розжига — генерирует импульсы высокого напряжения для электродов, обеспечивая надежный поджиг при любых эксплуатационных условиях.
• Реле давления — контролирует напор воздуха/топлива, предотвращает работу при недопустимых параметрах давлений.
• Сервопривод (привод заслонки) — обеспечивает точную регулировку воздушной заслонки для оптимизации соотношения воздух/топливо и снижения выбросов.
• Клапан — электромеханический запорный элемент на магистрали топлива, обеспечивает аварийное перекрытие и герметичность в нерабочем состоянии.
• Электроды — искровой узел, взаимодействующий с трансформатором розжига; обеспечивает стабильный поджиг и минимальный процент отказов при корректной настройке.

Преимущества и эксплуатационные рекомендации

• Высокая надежность узлов и простота обслуживания: съемные форсунки и модульный топливный насос.
• Автоматические функции безопасности: контроль пламени, реле давления и логика топочного автомата.
• Рекомендации по ТО: проверка состояния форсунок и фильтров каждые 500–1000 моточасов, осмотр электродов и трансформатора розжига перед сезоном.
• Монтаж: соблюдать подключение питания 380 В и требования заземления электрощита (IP55); использовать сдвижной фланец для точной установки в камеру сгорания.

Это описание рассчитано на инженерно-технический персонал: перечислены все ключевые компоненты горелки, их назначение и требования к обслуживанию, что обеспечивает целостное представление о конструкции Baltur TBL 160 P и позволяет грамотно планировать монтаж и эксплуатацию.
