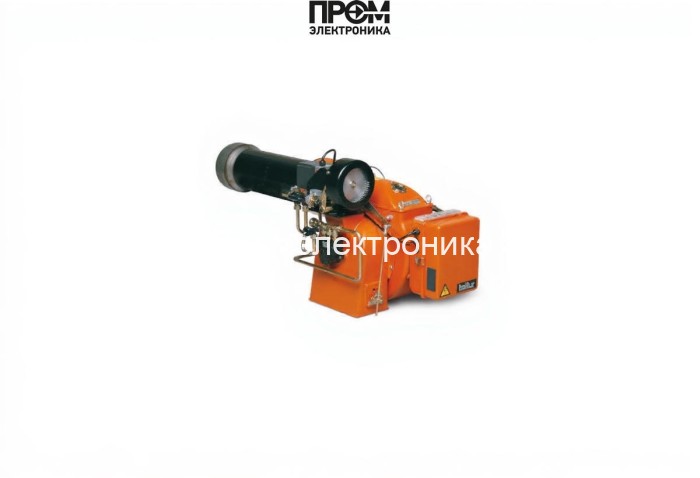

Дизельная горелка Baltur BT 120 DSPG

Дизельная горелка Baltur BT 120 DSPG — техническое описание

Данное техническое описание предназначено для инженеров, проектировщиков и сервисных специалистов. Горелка Baltur BT 120 DSPG — двухступенчатое промышленное устройство мощностью 474–1660 кВт, спроектированное для стационарных котлов и теплогенераторов. Конструкция ориентирована на надёжность, простоту обслуживания и соответствие современным требованиям энергоэффективности 2026 года.

Комплектующие и функциональные узлы

В состав горелки входят ключевые элементы, обеспечивающие стабильное и контролируемое горение:

• топливный насос — шестерёнчатого типа с регулятором подачи, обеспечивает точную подачу дизельного топлива под заданным давлением;
• форсунки — сменные распылители, подбираемые по типу топлива и рабочим условиям для оптимального распыления и формирования факела;
• датчик пламени — оптический/фотосопротивление для контроля наличия устойчивого горения и защиты топочного автомата;
• топочный автомат — управляющий блок с логикой запуска/остановки, последовательностью розжига и защитными алгоритмами;
• трансформатор розжига — высоковольтный модуль для инициации искрового разряда на электроды;
• электроды — узел розжига, смонтированный в головке сгорания для надёжного воспламенения топливно-воздушной смеси;
• реле давления — контроль уровня топливного или гидравлического давления, блокировка при превышениях/падении;
• сервопривод — приведение заслонок и воздушных клапанов для точной регулировки отношение воздух/топливо;
• клапан — электромагнитный запорный или разгрузочный клапан в системе подачи топлива для обеспечения безопасной остановки.

Технические характеристики (ключевые)

• мощность: 474–1660 кВт;
• длина пламенной трубы: 500 мм;
• питание: 380 В; электродвигатель 2200 Вт;
• потребляемая мощность: ~3000 Вт; IP40; масса 175 кг;
• работа в диапазоне противодавления: 0–9,5 мбар.

Преимущества и эксплуатация

• модульная конструкция упрощает техобслуживание и быструю замену форсунок, насосов и электродов;
• совместимость с модулирующей автоматикой обеспечивает снижение расхода топлива и соблюдение нормативов 2026 года;
• встроенные защитные алгоритмы топочного автомата и датчика пламени минимизируют риск аварийных режимов;
• сервисная доступность основных узлов (топливный насос, реле давления, сервопривод) снижает время простоя.

Рекомендации по монтажу и обслуживанию

• монтаж и наладку выполнять сертифицированным персоналом согласно инструкции производителя;
• периодические проверки: состояние форсунок, герметичность клапанов, калибровка реле давления и тест датчика пламени;
• использовать рекомендованные сменные элементы для сохранения КПД и снижения выбросов.

Данная горелка представляет собой сбалансированное решение для промышленных систем отопления, где требуются надёжность, точный контроль подачи топлива и соответствие современным нормативам энергоэффективности и безопасности.
