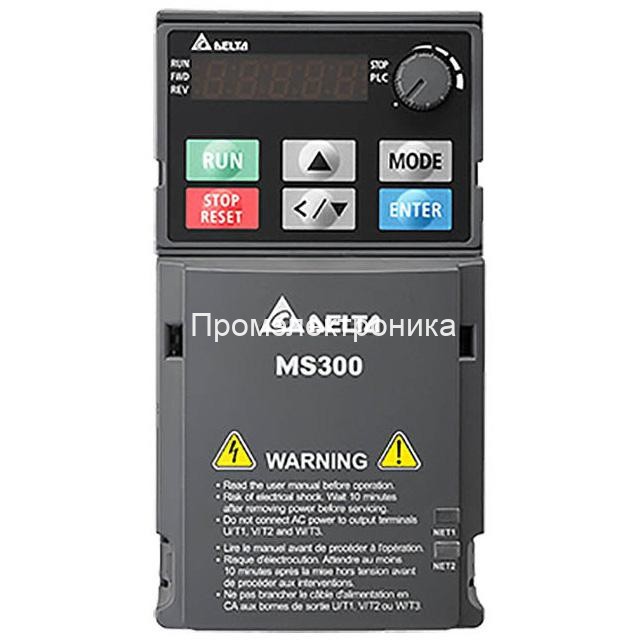

Delta Electronics VFD7A5MS21AFSAA

Delta Electronics VFD7A5MS21AFSAA — стандартный компактный преобразователь частоты серии MS300, предназначенный для регулирования скорости, крутящего момента и режимов работы трехфазных электродвигателей. Модель рассчитана на двигатель мощностью до 1,5 кВт и подключается к однофазной сети класса 230 В. На выходе преобразователь формирует регулируемое трехфазное напряжение, поэтому может применяться там, где доступно только однофазное питание, но требуется управление промышленным трехфазным двигателем.

Преобразователь поддерживает управление асинхронными двигателями IM и двигателями с постоянными магнитами PM без использования датчика обратной связи. Доступны скалярный режим V/f и алгоритмы векторного управления, обеспечивающие устойчивую работу привода при изменении нагрузки. Диапазон выходной частоты стандартной версии составляет 0–599 Гц. Это позволяет использовать устройство не только для плавного разгона и торможения, но и для точного задания производительности механизмов.

Номинальный выходной ток VFD7A5MS21AFSAA в тяжелом режиме Heavy Duty составляет 7,5 А. Преобразователь допускает перегрузку до 150 % номинального тока в течение 60 секунд и до 200 % в течение 3 секунд. В нормальном режиме Normal Duty выходной ток достигает 8,5 А; допустимая перегрузка составляет 120 % в течение 60 секунд и 150 % в течение 3 секунд. Выбор режима выполняют с учетом характера нагрузки, требуемого пускового момента и рабочего цикла оборудования.

Модель выполнена в корпусе IP20 и предназначена для монтажа внутри электротехнического шкафа. Встроенный ЭМС-фильтр снижает уровень кондуктивных электромагнитных помех и упрощает выполнение требований по электромагнитной совместимости установки. Габаритные размеры корпуса C2 составляют 87 × 157 × 179 мм. Компактное исполнение и возможность плотной установки позволяют рационально использовать пространство шкафа управления.

В состав функциональных возможностей входят встроенный тормозной ключ, съемная пятиразрядная светодиодная панель, порт USB для настройки и переноса параметров, а также интерфейс RS-485 с протоколом Modbus. Для интеграции в промышленные сети могут применяться дополнительные коммуникационные платы. Встроенная функция программируемого логического контроллера объемом до 2000 шагов дает возможность реализовать простые последовательности управления без отдельного ПЛК.

Функция Safe Torque Off отключает формирование крутящего момента и помогает предотвратить непреднамеренный запуск двигателя. Реализация STO соответствует уровню SIL2/PLd. Также преобразователь поддерживает хранение параметров нескольких двигателей, высокоскоростной импульсный вход и выход и различные способы задания частоты: с панели, аналоговым сигналом, дискретными входами или по интерфейсу связи.

Основные характеристики:

• серия — Delta MS300;
• мощность подключаемого двигателя — 1,5 кВт / 2 hp;
• входное питание — однофазное, класс 230 В;
• выход — трехфазный;
• номинальный выходной ток HD — 7,5 А;
• номинальный выходной ток ND — 8,5 А;
• диапазон выходной частоты — 0–599 Гц;
• степень защиты корпуса — IP20;
• встроенный ЭМС-фильтр;
• встроенная функция STO;
• интерфейс RS-485 с поддержкой Modbus;
• встроенный тормозной ключ;
• габаритные размеры — 87 × 157 × 179 мм.

Delta Electronics VFD7A5MS21AFSAA подходит для насосов, вентиляторов, компрессоров, конвейеров, упаковочных машин, текстильного и деревообрабатывающего оборудования, небольших станков и других механизмов с регулируемым электроприводом.

При подборе преобразователя необходимо проверить номинальный ток двигателя, тип нагрузки, требуемую перегрузочную способность, условия охлаждения и соответствие однофазного источника питания требованиям устройства. Окончательный выбор рекомендуется выполнять по току электродвигателя, а не только по указанной мощности.
