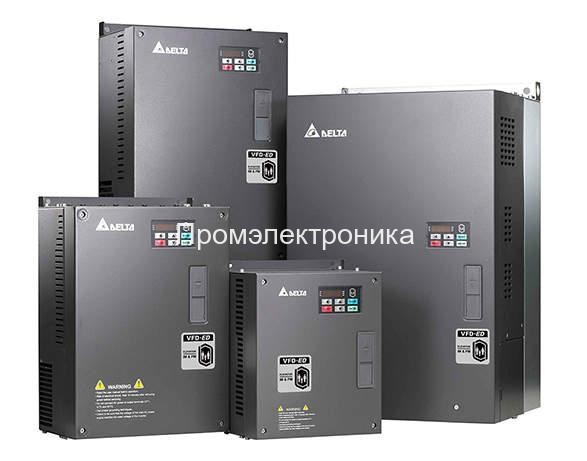

Delta Electronics VFD110ED43S

Delta Electronics VFD110ED43S — промышленный преобразователь частоты серии VFD-ED, предназначенный для управления трехфазными электродвигателями в составе приводных систем, где требуется точное регулирование скорости, момента, плавный пуск и стабильная работа оборудования в переменных режимах нагрузки. Модель относится к линейке специализированных частотных преобразователей Delta для лифтовых и подъемных приводов, а также может применяться в инженерных системах с аналогичными требованиями к динамике, безопасности и точности управления электродвигателем.

Преобразователь VFD110ED43S рассчитан на работу с двигателями мощностью 11 кВт / 15 HP и трехфазной сетью класса 460 В. Индекс модели расшифровывается по структуре Delta: VFD — Variable Frequency Drive, 110 — применяемая мощность двигателя 11 кВт, ED — серия VFD-ED, 43 — исполнение для трехфазного питания 460 В, S — тип исполнения серии. Такое обозначение позволяет быстро определить назначение устройства, класс напряжения и принадлежность к специализированной серии частотных приводов.

Серия VFD-ED разработана для приводов, где важны плавное ускорение и торможение, контролируемая работа двигателя, устойчивое поддержание скорости и корректное взаимодействие с внешними цепями управления. В официальной документации Delta серия описывается как высокопроизводительная линейка AC motor drives, изготовленная с применением качественных компонентов и микропроцессорной технологии. Преобразователь используется для настройки параметров двигателя, управления режимами разгона и замедления, защиты привода и диагностики рабочих состояний.

VFD110ED43S поддерживает работу с электродвигателями переменного тока и предназначен для управления скоростью трехфазного двигателя за счет изменения частоты и выходного напряжения. Такое управление позволяет снизить механические ударные нагрузки при пуске, уменьшить износ приводных узлов, повысить плавность движения исполнительного механизма и обеспечить более точное соответствие режима работы фактической нагрузке. Для инженерных систем это особенно важно в случаях, когда двигатель работает не только в режиме включено/выключено, а должен изменять скорость в зависимости от технологического процесса.

Важной особенностью серии VFD-ED является поддержка как асинхронных, так и синхронных двигателей, включая решения с постоянными магнитами. Это расширяет область применения преобразователя и позволяет использовать его в современных приводных системах, где требуется высокая точность регулирования и эффективная работа двигателя. Для повышения качества управления серия поддерживает различные типы энкодеров, включая ABZ, ABZ+UVW, SIN/COS и SIN/COS+Endat2.1. Наличие обратной связи по скорости и положению позволяет повысить стабильность работы привода и улучшить динамику управления.

Модель VFD110ED43S оснащается встроенной цифровой панелью управления с семисегментной индикацией. Через панель выполняется настройка параметров, просмотр рабочих значений, запуск процедур ввода в эксплуатацию и диагностика. Для задач, где требуется расширенное отображение информации, в линейке предусмотрена возможность использования опциональной LCD-панели. Это удобно при наладке, сервисном обслуживании и работе с объектами, где требуется регулярная проверка параметров преобразователя.

Серия VFD-ED имеет встроенные коммуникационные интерфейсы CAN и Modbus, что позволяет интегрировать преобразователь в системы автоматизации, диспетчеризации и управления оборудованием. Поддержка промышленных протоколов особенно важна при построении распределенных систем, где частотный привод должен обмениваться данными с контроллером, системой управления лифтом, шкафом автоматики или другим управляющим оборудованием. Через интерфейсы связи могут передаваться команды, статусы, диагностические данные и параметры работы.

Для подключения внешних сигналов управления в серии предусмотрены программируемые цифровые входы и выходы. Это дает возможность адаптировать преобразователь под конкретную схему управления: команды пуска и останова, выбор режима, сигналы разрешения работы, аварийные состояния, контроль готовности и другие функции. Гибкая настройка входов и выходов упрощает интеграцию VFD110ED43S в шкафы управления и позволяет использовать преобразователь не как отдельный элемент, а как часть комплексной автоматизированной системы.

Установку, настройку и обслуживание преобразователя должны выполнять квалифицированные специалисты, знакомые с AC motor drives и требованиями электробезопасности. Перед подключением необходимо убедиться, что входное питание отключено, а после отключения питания следует выдержать время для разряда конденсаторов звена постоянного тока. Также запрещается подключать выходные клеммы U/T1, V/T2, W/T3 напрямую к сети переменного тока, так как это может привести к повреждению преобразователя.

При монтаже необходимо учитывать условия эксплуатации. Преобразователь не следует устанавливать в местах с высокой температурой, прямым солнечным излучением, повышенной влажностью, чрезмерной вибрацией, воздействием коррозионных газов, жидкостей, пыли или металлических частиц. Устройство должно применяться в пределах технических характеристик, указанных производителем. Также необходимо обеспечить правильное заземление через соответствующую клемму, соблюдая требования нормативов страны, где выполняется монтаж.

При большой длине кабеля между преобразователем и двигателем производитель рекомендует учитывать возможное воздействие на изоляцию двигателя. В таких случаях может потребоваться применение двигателя, рассчитанного на работу с частотным преобразователем, либо установка выходного реактора. Это особенно важно для надежности системы, защиты двигателя и предотвращения преждевременного выхода оборудования из строя.

Delta Electronics VFD110ED43S подходит для применения в системах, где требуется промышленный частотный привод с надежной архитектурой, поддержкой обратной связи, коммуникационных интерфейсов и гибкой настройкой дискретных сигналов. Основные области применения — лифтовые приводы, грузовые и пассажирские подъемные системы, приводные механизмы в жилых и коммерческих зданиях, а также инженерные установки, где необходимы плавный пуск, контролируемое торможение, точное управление скоростью и стабильная работа двигателя.

Ключевые технические особенности VFD110ED43S:

• серия: Delta VFD-ED;
• тип устройства: промышленный преобразователь частоты / AC motor drive;
• применяемая мощность двигателя: 11 кВт / 15 HP;
• класс питания: трехфазное 460 В;
• назначение серии: управление приводами лифтового и подъемного оборудования;
• поддержка асинхронных и синхронных двигателей;
• поддержка различных типов энкодеров для обратной связи;
• встроенные интерфейсы CAN и Modbus;
• программируемые цифровые входы и выходы;
• встроенная цифровая панель управления;
• возможность автонастройки с подключенной нагрузкой;
• защита и диагностика рабочих состояний привода.

Преобразователь частоты VFD110ED43S — это технически продуманное решение Delta Electronics для задач, где требуется надежное управление электродвигателем, высокая точность регулирования и интеграция в промышленную систему автоматизации. При правильном подборе, монтаже и настройке устройство помогает обеспечить плавную работу привода, снизить механические нагрузки, повысить управляемость оборудования и увеличить ресурс электродвигателя и связанных с ним механических узлов.
