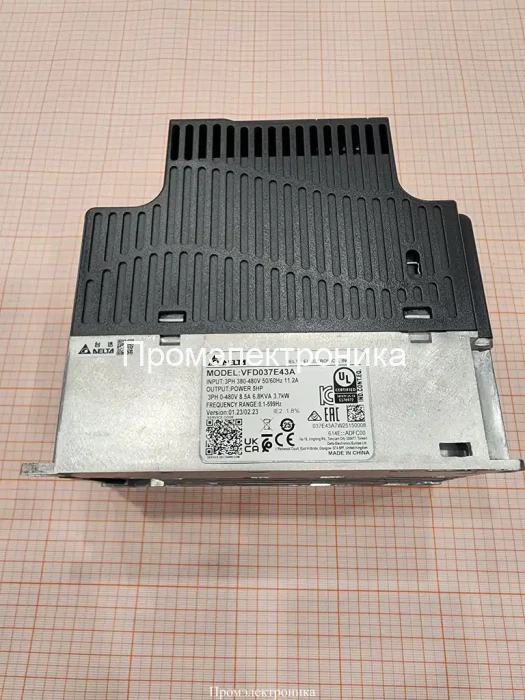

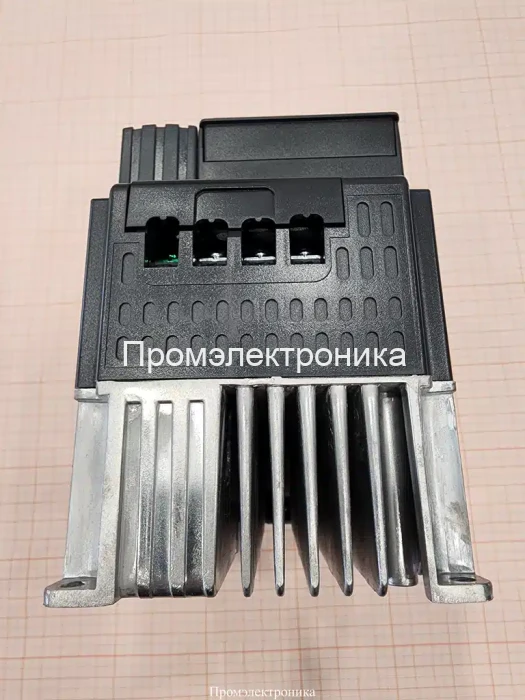

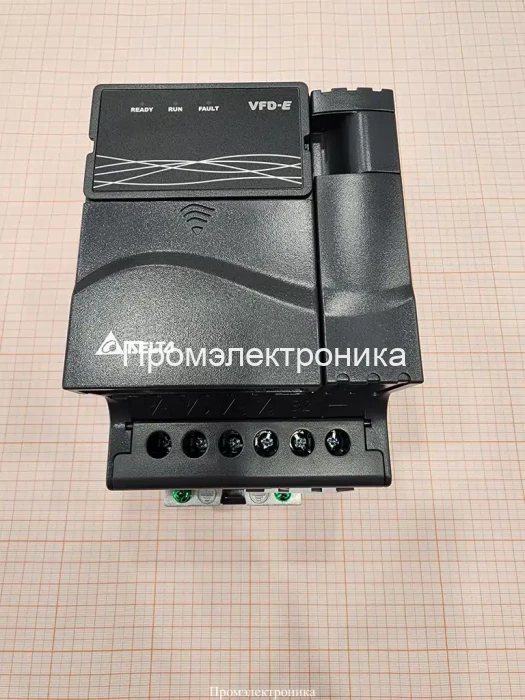

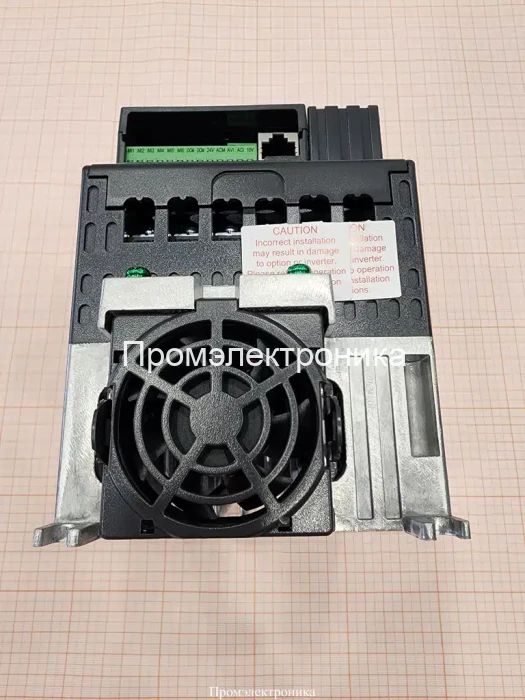

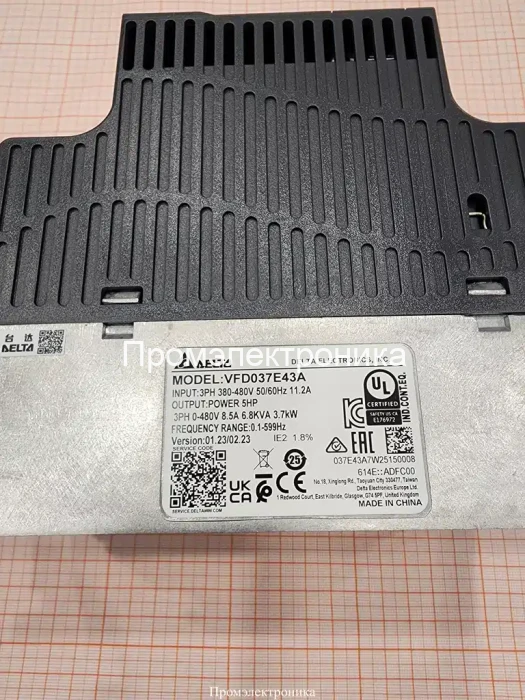

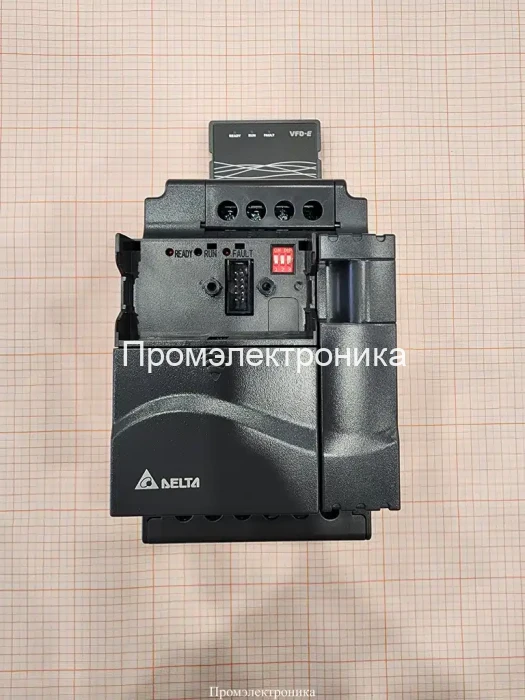

Delta Electronics VFD037E43A

Преобразователь частоты Delta Electronics VFD037E43A из универсальной серии VFD-E представляет собой высокотехнологичное и экономически эффективное решение для управления скоростью и крутящим моментом трехфазных асинхронных двигателей мощностью до 3.7 кВт. Этот инвертор разработан для широкого спектра промышленных применений, где требуется высокая надежность, точность регулирования и гибкость в интеграции.

Основная задача VFD037E43A — преобразование сетевого напряжения (3 фазы, 400 В) в трехфазное напряжение с регулируемой частотой и амплитудой. Это позволяет плавно изменять скорость вращения вала электродвигателя, обеспечивая значительное энергосбережение, снижение пусковых токов и механических нагрузок на оборудование, а также полную автоматизацию технологических процессов. Компактный корпус и продуманная конструкция делают его идеальным выбором для модернизации существующих систем и для новых проектов с ограниченным пространством в шкафах управления.

Ключевые технические преимущества VFD037E43A

Данная модель обладает набором характеристик, которые выводят ее в лидеры своего класса, обеспечивая пользователю максимальную производительность и удобство эксплуатации.

• Высокая производительность и точность управления: Привод поддерживает как скалярное (V/f), так и бездатчиковое векторное управление (SVC). Скалярный режим идеально подходит для простых применений с переменным моментом на валу (насосы, вентиляторы), в то время как векторное управление обеспечивает высокий пусковой момент (до 150% на частоте 1 Гц) и точное поддержание скорости при изменяющейся нагрузке, что критически важно для конвейеров, экструдеров и станков.
• Интегрированный ПЛК (программируемый логический контроллер): Наличие встроенного ПЛК является мощным преимуществом серии VFD-E. Он позволяет реализовывать локальные алгоритмы автоматизации (например, циклические операции, управление по таймерам, работа с дискретными и аналоговыми сигналами) без необходимости использования внешнего контроллера. Это существенно снижает стоимость системы, упрощает монтаж и повышает общую надежность за счет уменьшения количества компонентов.
• Встроенные компоненты для экономии места и средств:
  • Тормозной модуль: Встроенный тормозной ключ позволяет подключать внешний тормозной резистор для эффективного рассеивания энергии при динамическом торможении. Это необходимо в механизмах с высокой инерцией, таких как подъемники, центрифуги и конвейеры с резкой остановкой.
  • ЭМС-фильтр: Интегрированный фильтр электромагнитной совместимости (класс А) снижает уровень помех, излучаемых приводом в сеть, обеспечивая стабильную работу другого электронного оборудования и соответствие промышленным стандартам.
• Высокая перегрузочная способность: Преобразователь рассчитан на работу в нормальном режиме (Normal Duty) и выдерживает перегрузку до 150% от номинального тока в течение 60 секунд. Это гарантирует стабильную работу при запуске тяжелонагруженных механизмов и при кратковременных пиковых нагрузках в процессе работы.
• Компактность и удобство монтажа: Благодаря современным компонентам и оптимизированной компоновке, VFD037E43A имеет малые габариты (100x174x152 мм). Конструкция допускает плотный монтаж нескольких приводов "стенка-к-стенке" без дополнительных зазоров, что позволяет максимально эффективно использовать пространство в электротехническом шкафу. Для дополнительного удобства предусмотрена опциональная возможность монтажа на DIN-рейку.

Функциональные возможности и расширяемость

Гибкость VFD037E43A позволяет адаптировать его под самые сложные и специфические задачи.

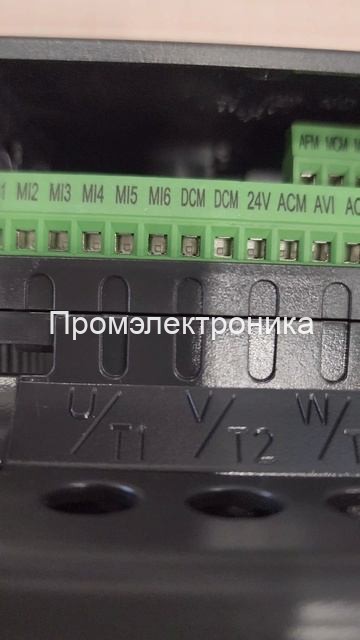

• Гибкая конфигурация входов/выходов: В стандартной комплектации привод оснащен достаточным набором интерфейсов для большинства задач:
  • 6 дискретных входов (PNP/NPN) для подключения кнопок, датчиков, реле.
  • 2 аналоговых входа (4-20 мА, 0-10 В) для подключения датчиков давления, уровня, температуры или для задания скорости от внешнего устройства.
  • 1 аналоговый выход для передачи информации о скорости или токе на измерительные приборы или контроллер верхнего уровня.
  • 1 транзисторный и 1 релейный выход для сигнализации о состоянии привода (работа, авария) или управления внешними устройствами (например, электромагнитным тормозом).
• Сетевая интеграция: Встроенный порт RS-485 с поддержкой протокола Modbus (ASCII/RTU) обеспечивает простую и надежную интеграцию в промышленные сети и системы АСУ ТП/SCADA. Для подключения к другим сетям доступны опциональные карты расширения для протоколов Profibus, DeviceNet, CANopen.
• Работа с обратной связью: Для задач, требующих повышенной точности регулирования скорости или позиционирования, предусмотрена возможность установки опциональной платы для подключения энкодера. Это превращает привод в полноценную замкнутую систему управления.
• Удобный интерфейс: Съемный пульт управления KPC-CE20 позволяет легко настраивать параметры, осуществлять мониторинг рабочих переменных (частота, ток, напряжение) и управлять приводом. Пульт можно вынести на дверь шкафа на расстояние до 5 метров с помощью стандартного кабеля.

Сферы применения и практические примеры на производстве

Универсальность и надежность VFD037E43A делают его востребованным в различных отраслях промышленности.

• Насосные и вентиляционные системы (HVAC): Управление скоростью насосов подкачки или вентиляторов в системах климат-контроля для поддержания заданного давления или расхода. Это позволяет сократить потребление электроэнергии до 50% по сравнению с прямым пуском.
  • Пример использования: На насосной станции второго подъема VFD037E43A, получая сигнал от датчика давления в магистрали (4-20 мА), плавно регулирует обороты двигателя, поддерживая стабильное давление в сети водоснабжения вне зависимости от текущего водоразбора.
• Конвейерные и транспортировочные линии: Обеспечение плавного пуска и останова, точная синхронизация скорости нескольких участков конвейера.
  • Пример использования: На линии розлива напитков VFD037E43A обеспечивает плавный разгон и торможение ленточного транспортера, что исключает падение и бой стеклянной тары. Скорость линии легко синхронизируется с производительностью разливочной машины.
• Станочное оборудование: Управление двигателями главного привода небольших токарных, фрезерных, шлифовальных и сверлильных станков.
  • Пример использования: В сверлильном станке инвертор VFD037E43A позволяет оператору с помощью потенциометра на панели управления плавно регулировать скорость вращения шпинделя, подбирая оптимальный режим резания для разных материалов и диаметров сверл, что повышает качество обработки и срок службы инструмента.
• Экструдеры, миксеры, мешалки: Векторный режим управления обеспечивает высокий крутящий момент на низких скоростях, что необходимо для работы с вязкими материалами.
  • Пример использования: На компактном экструдере для производства пластикового уплотнителя данный привод поддерживает стабильный крутящий момент на валу шнека, гарантируя однородность расплава и высокое качество конечного профиля даже при изменении свойств сырья.
• Упаковочное и фасовочное оборудование: Встроенный ПЛК позволяет реализовать циклограмму работы механизма (например, дозатора или запайщика) без внешнего управления, реагируя на сигналы от датчиков положения.

Технические характеристики

• Модель: VFD037E43A
• Серия: VFD-E
• Подключаемые двигатели: Трехфазные асинхронные
• Напряжение сети: 3 фазы, 380-480 В AC (+10/-15%), 50/60 Гц
• Номинальная мощность: 3.7 кВт (5 л.с.)
• Номинальный выходной ток: 8.5 А (в режиме нормальной нагрузки)
• Перегрузочная способность: 150% от номинального тока в течение 60 секунд
• Режимы управления: Скалярное (V/f), бездатчиковое векторное управление (SVC)
• Выходная частота: 0.1 ~ 600 Гц
• Встроенный тормозной модуль: Есть
• Встроенный ЭМС-фильтр: Есть (Класс А, EN61800-3)
• Встроенный ПЛК: Есть (объем программы до 500 шагов)
• Дискретные входы: 6 (NPN/PNP)
• Аналоговые входы: 2 (0-10В / 4-20мА)
• Аналоговые выходы: 1 (0-10В)
• Релейные выходы: 1 (перекидной контакт)
• Транзисторные выходы: 1 (открытый коллектор)
• Интерфейс связи: RS-485 (Modbus RTU/ASCII)
• Степень защиты: IP20
• Рабочая температура: -10°C до +50°C (без снижения характеристик)
• Габаритные размеры (ШхВхГ): 100 x 174 x 152 мм

Надежность и гарантии от официального дилера

Надежность преобразователей частоты Delta Electronics обеспечивается использованием комплектующих ведущих мировых производителей и строгим контролем качества на всех этапах производства.

Компания Промэлектроника является официальным дилером Delta Electronics на территории РФ. Обращаясь к нам, вы получаете:

• Гарантию подлинности и высочайшего качества оборудования.
• Полную заводскую гарантию и сервисное обслуживание.
• Квалифицированную техническую поддержку на всех этапах: от подбора оборудования под вашу задачу до помощи в настройке и вводе в эксплуатацию.
• Постоянное наличие оборудования на складе.

Для получения подробной консультации, уточнения цены и оформления заказа на преобразователь частоты VFD037E43A, свяжитесь с нашими инженерами. Мы поможем вам найти наиболее эффективное и надежное решение для вашего производства.
