Delta Electronics VFD007L21B

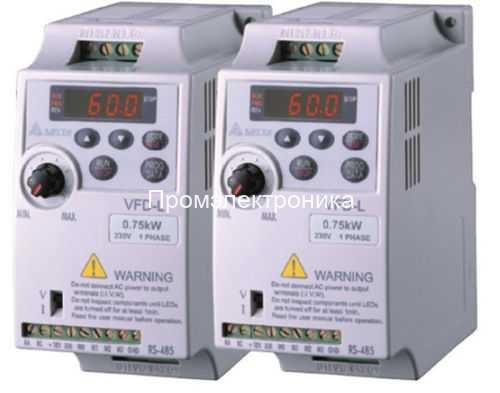

Преобразователь частоты Delta Electronics VFD007L21B (0.75кВт 220В)

Представляем вашему вниманию преобразователь частоты Delta Electronics VFD007L21B, надежное и экономичное решение для управления скоростью вращения трехфазных асинхронных электродвигателей. Этот компактный привод (ПЧ) из серии VFD-L мощностью 0,75 кВт и входным напряжением 220 В является воплощением простоты, эффективности и высоких технологий от всемирно известного производителя Delta Electronics.

Компания Промэлектроника является официальным дилером продукции Delta Electronics, что гарантирует подлинность оборудования, профессиональную техническую поддержку и сервисное обслуживание. Приобретая VFD007L21B у нас, вы получаете качественный продукт с полной гарантией от производителя.

VFD007L21B - недоступно для заказа
Предлагаемая замена:
VFD4A8ME21ANNAA

Ключевые характеристики и преимущества

• Номинальная мощность двигателя: 0,75 кВт
• Входное напряжение: 1-фазное, 220В (180...264В), 50/60 Гц
• Номинальный выходной ток: 4,2 А
• Выходное напряжение: 3-фазное, не более входного
• Диапазон выходной частоты: 1.0 - 400 Гц
• Встроенный РЧ-фильтр (EMI-фильтр): Модель VFD007L21B оснащена встроенным фильтром радиопомех, что снижает уровень электромагнитных помех и позволяет использовать преобразователь в системах, чувствительных к качеству электропитания, без необходимости покупки и монтажа дополнительного внешнего фильтра.
• Высокий пусковой момент: Обеспечивает пусковой момент 150% уже на частоте 5 Гц, что критически важно для приложений с тяжелым пуском.
• Компактные размеры: "Книжная" форма корпуса (габариты 132x68x128.1 мм) позволяет экономить пространство в шкафу управления и осуществлять плотный монтаж нескольких устройств рядом.
• Простота настройки и эксплуатации: Интуитивно понятная панель управления с LED-дисплеем, потенциометром для быстрой установки частоты и кнопками программирования делает ввод в эксплуатацию быстрым и легким.
• Степень защиты: IP20, что предполагает установку в шкафы управления или другие закрытые пространства.

Области применения

Преобразователи частоты серии VFD-L, и в частности модель VFD007L21B, разработаны для широкого круга общепромышленных задач, где не требуется сложное векторное управление, но важны надежность, компактность и простота. Благодаря своим характеристикам, этот частотный привод идеально подходит для:

• Насосного оборудования: Управление насосами в системах водоснабжения, отопления, вентиляции и кондиционирования (ОВК) для поддержания давления, экономии электроэнергии и снижения гидравлических ударов.
• Вентиляционных систем: Плавное регулирование скорости вращения вентиляторов для точного контроля воздушного потока, снижения шума и энергопотребления.
• Конвейерных линий: Управление скоростью ленточных и роликовых транспортеров, обеспечивая плавный пуск, остановку и синхронизацию производственных процессов.
• Малых станков: Применение в сверлильных, шлифовальных, намоточных станках и другом небольшом технологическом оборудовании.
• Смесителей и мешалок: Регулирование скорости вращения для оптимизации процессов смешивания различных материалов.
• Автоматических ворот и барьеров: Обеспечение плавного и контролируемого движения.

Функциональные возможности и управление

Несмотря на свою простоту, VFD007L21B обладает богатым набором функций для гибкой настройки под конкретную задачу.

Система управления и характеристики:

• Способ управления: Скалярное управление U/f с возможностью настройки вольт-частотной характеристики.
• Несущая частота ШИМ: Регулируется в диапазоне от 3 до 10 кГц, что позволяет оптимизировать работу системы по критериям акустического шума от двигателя и уровня потерь.
• Разгон и замедление: Настраиваемое время разгона и замедления (от 0.1 до 600 секунд) с возможностью выбора S-образной кривой для более плавного движения и снижения механических ударов в системе.
• Многоскоростной режим: Поддерживается до 4-х предустановленных скоростей, которые можно выбирать с помощью дискретных входов, а также режим автоматического пошагового управления (PLC).
• Компенсация момента и скольжения: Функции автоматического подъема момента на низких частотах и компенсации скольжения улучшают стабильность скорости при изменении нагрузки.

Интерфейсы и способы управления:

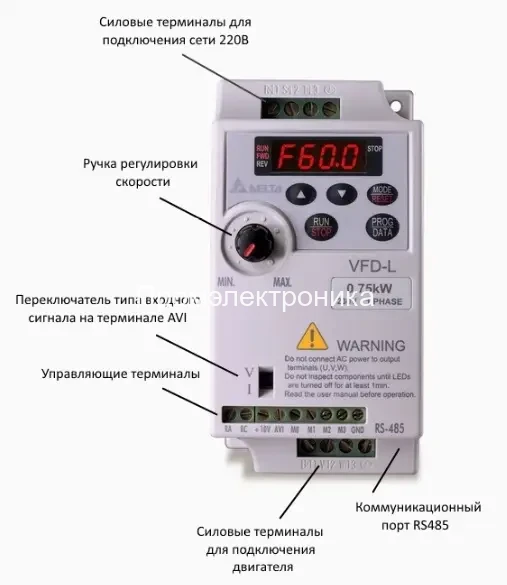

• Панель оператора: Встроенная панель с цифровым дисплеем, светодиодными индикаторами (RUN, STOP, FWD, REV), кнопками (MODE/RESET, PROG/DATA, RUN/STOP, стрелки вверх/вниз) и потенциометром для задания частоты.
• Дискретные входы: Многофункциональные программируемые входы (M0, M1, M2, M3) для внешних команд, таких как "Пуск/Стоп", "Реверс", "Выбор скорости", "Сброс ошибки" и др.
• Аналоговый вход (AVI): Позволяет управлять частотой с помощью внешнего сигнала 0-10В (от потенциометра) или токового сигнала 4-20 мА (от датчиков давления, уровня и т.д.).
• Релейный выход: Многофункциональный релейный выход для сигнализации о состоянии привода (работа, авария, достижение заданной частоты и др.).
• Коммуникационный порт RS-485: Встроенный интерфейс RS-485 с поддержкой протокола Modbus (ASCII/RTU) позволяет интегрировать преобразователь в системы промышленной автоматизации (АСУ ТП) для удаленного управления и мониторинга.

Надежность и защита

Delta Electronics уделяет особое внимание надежности своей продукции. Преобразователи VFD-L изготовлены из высококачественных компонентов и проходят строгий контроль на всех этапах производства. Модель VFD007L21B оснащена комплексной системой защит для обеспечения долговечной и безотказной работы как самого привода, так и подключенного двигателя:

• Защита от сверхтока (мгновенного и по перегрузке).
• Защита от перенапряжения и пониженного напряжения в звене постоянного тока.
• Защита от перегрева радиатора.
• Электронное тепловое реле для защиты двигателя от перегрузки.
• Защита от замыкания на землю.
• Защита от ошибок в коммуникации и сбоев CPU.

Монтаж и электроподключение

Преобразователь VFD007L21B предназначен для вертикальной установки в шкаф управления. Необходимо обеспечить достаточные зазоры для свободной циркуляции воздуха и эффективного охлаждения: не менее 50 мм по бокам и не менее 100 мм сверху и снизу. Температура окружающей среды внутри шкафа не должна превышать +40°С.

Подключение осуществляется к клеммам, которые четко разделены на силовые (питающая сеть R/L1, S/L2; двигатель U/T1, V/T2, W/T3) и управляющие. Для подключения однофазной питающей сети 220В используются терминалы R/L1 и S/L2. Важно строго соблюдать схему подключения и рекомендации, изложенные в руководстве пользователя, для предотвращения выхода оборудования из строя.

Заключение

Преобразователь частоты Delta Electronics VFD007L21B — это оптимальный выбор для решения широкого спектра задач по управлению низковольтными асинхронными двигателями. Его ключевые достоинства — компактность, встроенный РЧ-фильтр, простота в настройке, надежность и доступная цена — делают его одним из лучших предложений в своем классе.
