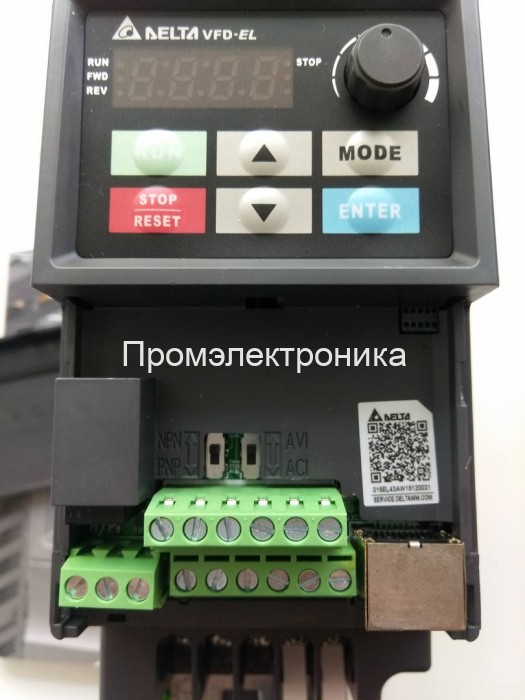

Delta Electronics VFD004EL21A

Преобразователь частоты Delta Electronics VFD004EL21A из серии VFD-EL представляет собой высокотехнологичное, компактное и экономически эффективное устройство для управления скоростью трехфазных асинхронных электродвигателей мощностью до 0.4 кВт. Эта модель разработана для работы в однофазных сетях с напряжением 230В, что делает ее идеальным выбором для широкого круга промышленных и коммерческих применений, где отсутствует трехфазная сеть.

В основе VFD004EL21A лежат передовые микропроцессорные технологии и силовая электроника от Delta Electronics, мирового лидера в области автоматизации и управления энергией. Приобретая данное оборудование в компании Промэлектроника, вы получаете гарантию подлинности и качества, так как мы являемся официальным дилером продукции Delta Electronics. Мы предоставляем полную техническую поддержку и консультации по подбору и внедрению оборудования.

Ключевые Функциональные Возможности и Преимущества

• Универсальное Питание: Привод рассчитан на подключение к стандартной бытовой или коммерческой однофазной сети 230В, преобразуя ее в трехфазное напряжение для питания асинхронного двигателя. Это устраняет необходимость в дорогостоящей прокладке трехфазной сети для маломощного оборудования.
• Гибкие Режимы Управления: VFD004EL21A поддерживает как скалярное (V/f), так и без датчиковое векторное (SVC) управление. Скалярный режим идеально подходит для простых применений с переменным моментом, таких как насосы и вентиляторы, обеспечивая максимальное энергосбережение. Векторный режим обеспечивает повышенную точность поддержания скорости и высокий пусковой момент, что критически важно для конвейеров и дозаторов.
• Встроенный Программируемый Логический Контроллер (ПЛК): Одной из самых сильных сторон данной модели является наличие встроенного ПЛК. Эта функция позволяет реализовывать простые алгоритмы автоматизации (например, пошаговое выполнение операций, работа по таймеру или по сигналам с датчиков) без необходимости приобретения внешнего контроллера. Это значительно снижает стоимость и сложность системы управления.
• Высокая Перегрузочная Способность: Преобразователь способен выдерживать перегрузку до 150% от номинального тока в течение 60 секунд, что гарантирует стабильный запуск двигателей под нагрузкой и устойчивость к кратковременным пиковым моментам на валу.
• Интегрированный ЭМС-фильтр: Наличие встроенного фильтра электромагнитной совместимости (ЭМС) класса B обеспечивает снижение уровня электромагнитных помех, генерируемых приводом. Это гарантирует стабильную работу самого устройства и другого электронного оборудования, расположенного поблизости, а также соответствие международным стандартам.
• Простая Интеграция в Системы Автоматизации: Встроенный интерфейс RS-485 с поддержкой протокола Modbus (ASCII/RTU) позволяет легко интегрировать VFD004EL21A в любую современную систему АСУ ТП, подключая его к ПЛК верхнего уровня, SCADA-системам или операторским панелям (HMI).
• Многофункциональные Входы/Выходы: Устройство оснащено достаточным набором программируемых входов и выходов для реализации большинства стандартных задач управления:
  • 6 дискретных входов для команд "Пуск/Стоп", "Реверс", выбора предустановленных скоростей, аварийных сигналов.
  • 1 аналоговый вход (4-20 мА или 0-10 В) для плавного регулирования скорости с помощью внешнего потенциометра или датчика (например, датчика давления).
  • 1 аналоговый выход для передачи данных о текущей скорости или токе на измерительные приборы.
  • 1 релейный выход для сигнализации о состоянии привода (Работа, Авария, Достижение заданной частоты).

Подробные Технические Характеристики VFD004EL21A

• Модель: VFD004EL21A
• Серия: VFD-EL
• Номинальная мощность двигателя: 0.4 кВт (0.5 л.с.)
• Входное напряжение: 1 фаза, 200-240 В AC, 50/60 Гц
• Выходное напряжение: 3 фазы, 0-240 В AC
• Номинальный выходной ток: 2.5 А
• Диапазон выходной частоты: 0.1 ~ 600 Гц
• Перегрузочная способность: 150% в течение 1 минуты
• Метод управления: Скалярное управление (V/f), Векторное управление без датчика (SVC)
• Тормозной модуль: Опционально (подключается внешний тормозной резистор)
• Степень защиты корпуса: IP20 (требует установки в шкаф управления)
• Встроенный ПЛК: Есть, с поддержкой базовых логических операций
• Коммуникационный порт: RS-485 (протокол Modbus RTU/ASCII)
• Встроенный ЭМС-фильтр: Есть, Класс B
• Рабочая температура: -10°C до +50°C (без снижения номинальных характеристик)
• Монтаж: На панель или опционально на DIN-рейку
• Габаритные размеры (ШхВхГ): 72 x 174 x 136 мм

Области Применения и Примеры Использования на Производстве

Компактность, надежность и функциональность делают VFD004EL21A универсальным решением для множества задач по автоматизации.

• Насосное и вентиляционное оборудование (ОВК):
  • Управление насосами подкачки: В системах водоснабжения VFD004EL21A может плавно регулировать производительность насоса на основе сигнала от датчика давления, поддерживая стабильное давление в сети и значительно экономя электроэнергию. Встроенная функция "каскадного управления" позволяет на базе этого ПЧ создать систему управления насосной станцией из нескольких агрегатов без внешнего контроллера.
  • Пример использования: Управление циркуляционным насосом в системе отопления небольшого здания. Преобразователь регулирует скорость насоса в зависимости от температуры, снижая потребление энергии в ночные часы или в межсезонье.
• Конвейерные и транспортировочные системы:
  • Плавный пуск и остановка: Предотвращает рывки и падение продукции на конвейерной ленте.
  • Регулировка скорости: Позволяет синхронизировать скорость движения ленты со скоростью работы другого производственного оборудования (например, упаковочных или дозирующих машин).
  • Пример использования: На линии розлива напитков VFD004EL21A управляет двигателем подающего конвейера. Скорость ленты точно настраивается для соответствия производительности разливочной машины, обеспечивая бесперебойный процесс.
• Станкостроение и обрабатывающее оборудование:
  • Маломощные станки: Управление скоростью вращения шпинделя на небольших сверлильных, токарных или фрезерных станках.
  • Пример использования: В мастерской по производству мебели преобразователь VFD004EL21A используется для регулировки скорости вращения шлифовального диска на станке, что позволяет обрабатывать различные материалы (дерево, МДФ) с оптимальным качеством.
• Пищевая промышленность:
  • Миксеры, мешалки, тестомесы: Плавная регулировка скорости вращения позволяет добиться идеальной консистенции продукта и избежать перегрузки двигателя.
  • Пример использования: В небольшой пекарне VFD004EL21A управляет приводом тестомесильной машины. Оператор может задавать разные скорости для разных этапов замеса, что напрямую влияет на качество конечного продукта.

Заказ и Консультация

Delta Electronics VFD004EL21A — это инвестиция в надежность, эффективность и гибкость ваших технологических процессов. Компания Промэлектроника, как официальный дилер, гарантирует поставку оригинального оборудования, полную гарантийную поддержку и квалифицированную помощь в интеграции.

Для получения технической консультации, подбора оборудования под вашу задачу или для оформления заказа, пожалуйста, свяжитесь с нашими инженерами.

Email для запросов: sales@prom-elec.com
