Kromschroder FDU 520W1T2/1O1-0K1 84368000

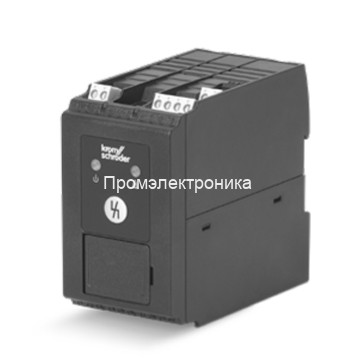

Датчик пламени Kromschroder FDU 520W1T2/1O1-0K1 84368000

Применение и назначение

Автомат контроля пламени FDU 520 — это ключевой компонент систем безопасности для газовых горелок неограниченной мощности, работающих как с вентилятором, так и без него. Главное отличие серии FDU 520 заключается в ее способности работать в непрерывном режиме, что делает ее идеальным выбором для технологических процессов, требующих круглосуточной работы без перерывов.

Сферы применения данного устройства чрезвычайно широки:

• Промышленные печи и установки термообработки.
• Котлы и теплогенераторы.
• Печи для сушки и нагрева воздуха.
• Факельные установки для сжигания отходящих газов.
• Линейные и канальные горелки, где требуется многоточечный или многофакельный контроль.

Устройство может интегрироваться с современными автоматами управления горелкой (например, BCU 560) или с ошибкозащищенными программируемыми логическими контроллерами (ПЛК), обеспечивая надежный контроль пламени в соответствии с действующими нормами безопасности.

Технические особенности и преимущества

Модель FDU 520W1T2/1O1-0K1 обладает точно сконфигурированными параметрами для специфических задач:

• FDU 520: Серия для непрерывного режима работы.
• W: Напряжение питания 230 В переменного тока, что соответствует стандартам большинства промышленных сетей.
• 1: Тип контроля пламени — с помощью УФ-датчика (UVS).
• T2: Порог чувствительности пламени установлен на 2 мкА, обеспечивая высокую точность детекции.
• /1: Время безопасности в рабочем режиме составляет 1 секунду, что гарантирует быструю реакцию системы на погасание пламени.
• O1: Конфигурация контактов реле: один замыкающий и один размыкающий контакт.
• -0: Модель без аналогового выхода сигнала пламени.
• K1: Поставляется с соединительными штекерами с винтовыми клеммами для надежного и удобного подключения.

Высочайший уровень безопасности и надежности — это визитная карточка продукции Kromschroder. Датчик FDU 520 сертифицирован для использования в системах безопасности до уровня SIL 3 в соответствии со стандартом EN 61508. Это подтверждает его исключительную надежность и минимальную вероятность опасного отказа. Кроме того, устройство имеет допуски FM Approved и UL Listed, что позволяет его применять в проектах, соответствующих строгим американским и международным стандартам, включая NFPA 86. Заявленный производителем срок службы составляет 20 лет при соблюдении условий эксплуатации, что говорит о долгосрочной надежности ваших инвестиций.

Монтаж и эксплуатация

Устройство предназначено для монтажа на стандартную DIN-рейку 35 мм в вертикальном или горизонтальном положении. Корпус имеет степень защиты IP20, поэтому для обеспечения долговечной и стабильной работы его следует устанавливать в чистом месте, например, внутри шкафа управления со степенью защиты не ниже IP54, чтобы исключить попадание пыли, влаги и образования конденсата.

Для подключения используются кабели сечением до 2,5 мм² для винтовых клемм. Крайне важно прокладывать кабель сигнала пламени отдельно от силовых кабелей и кабелей частотных преобразователей, чтобы избежать электромагнитных помех, которые могут повлиять на качество сигнала.

Интуитивно понятная индикация на передней панели позволяет оператору быстро оценить состояние устройства:

• Зеленый светодиод: Готовность к работе.
• Желтый светодиод: Обнаружено пламя.
• Красный светодиод (горит постоянно): Аварийная блокировка из-за неисправности.
• Красный светодиод (мигает): Предупреждение о выходе температуры за рабочий диапазон или ошибка связи по шине.

Для более глубокой диагностики и настройки параметров, таких как порог чувствительности пламени (в диапазоне от 2 до 20 мкА), используется программное обеспечение BCSoft и опциональный оптоадаптер. Это позволяет тонко настроить прибор под конкретные условия эксплуатации и считывать историю ошибок для быстрого поиска и устранения неисправностей.

Почему стоит выбрать Kromschroder FDU 520?

1. Надежность в непрерывном режиме: Разработан специально для процессов, не допускающих остановок.
2. Высокие стандарты безопасности: Сертификация SIL 3, FM и UL подтверждает соответствие самым строгим требованиям.
3. Современная замена: Легко заменяет устаревшие модели, повышая безопасность и надежность установки без сложной переделки системы.
4. Гибкость: Совместимость с различными типами УФ-датчиков и системами управления (ПЛК, автоматы горения).
5. Долговечность: Срок службы 20 лет гарантирует долговременную и стабильную работу.
