Brahma

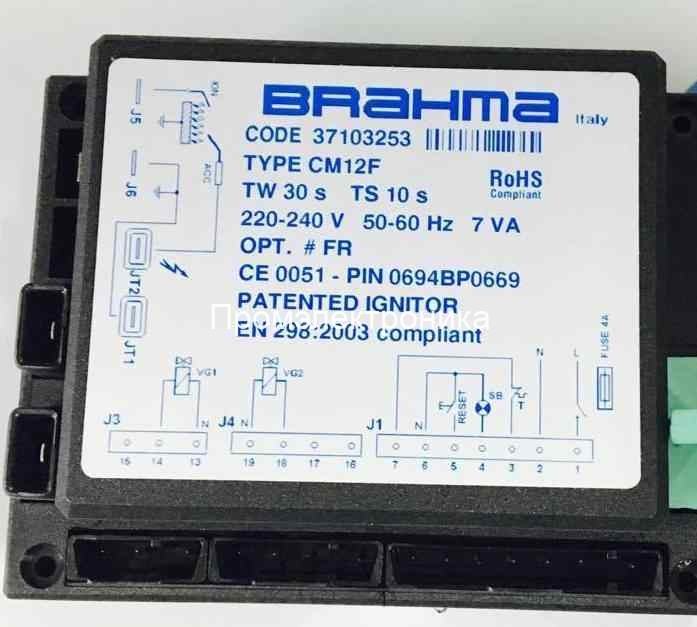

Контроллер Brahma CM12FR, CM32PR, SM11FR
Контроллеры для атмосферных газовых горелок с прерывистым режимом работы, с вентилятором или без него
Увеличить фотоОсновные характеристики
- Бренды
- Brahma
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Подбор автоматики горения
Проверьте исполнение перед заказом
В карточке несколько исполнений. Выберите вариант, затем сверяйте его маркировку, параметры и комплект.
Питание и частота
Сверьте напряжение и частоту по маркировке установленного блока и схеме оборудования.
Программа запуска
Сопоставьте продувку, время безопасности и порядок включения исполнительных устройств.
Контроль пламени
Проверьте тип датчика, усилитель сигнала и допустимые сочетания в руководстве.
Подключение и комплект
Уточните цоколь, разъёмы, кабели и наличие отдельных модулей в заказе.
Поколение и настройка
Сравните аппаратную версию, параметры и разрешённый изготовителем способ замены.
Описание Контроллер Brahma CM12FR, CM32PR, SM11FR
Контроллеры Brahma серии CM..FR/PR, MM..FR, SM..FR используются для атмосферных газовых горелок с прерывистым режимом работы, с вентилятором или без него.
Модели с маркировкой FR имеют встроенный трансформатор розжига Brahma TR2 (с маркировкой PR рассчитаны на подключение внешнего трансформатора), EMC-фильтр (фильтр от электромагнитных помех).
Перезапуск после защитного выключения может быть произведен только путем нажатия кнопки сброса оператором.
Блоки управления горением Brahma CM..FR/PR, MM..FR, SM..FR используются в следующем оборудовании:
- Комбинированные котлы;
- Отопительные котлы;
- Тепловые пушки;
- Инфракрасные обогреватели;
- Водонагреватели.
Благодаря своим техническим характеристикам эти модули управления горением Brahma могут быть использованы для автоматизации печей, кухонных плит и газовых топочных установок с атмосферной горелкой.
| Напряжение питания: | 220-240В ∼ / 50-60 ГЦ |
| Температура: | от -20°С до +60°С |
| Влажность: | макс. 95% при 40°С |
| Защита: | IP 00 |
| Время: | |
| - Ожидания или продувки (TW/TP): | 1,5 ... 40 сек |
| - Безопасности (TS): | 3 ... 120 сек |
| - Отклик при потере пламени: | < 1 сек |
Основные характеристики блоков управления Brahma серии CM..FR/PR, MM..FR, SM..FR:
| Пламя | Вентилятор | Моно- электрод | Вспомог. контакт | Разъемы Molex | Соотв. EN 298 | Классиф. код по EN 298 |
|||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 1993 | 2003 | ||||||
| CM11FR | • | • | • | • | AMCLXN | ||||
| CM12FR | • | • | • | • | ATCLXN | ||||
| CM31FR | • | • | • | • | • | FMCLXN | |||
| CM32FR | • | • | • | • | • | FTCLXN | |||
| CM32PR | • | • | • | • | • | FTCLXN | |||
| SM11FR | • | • | • | • | • | ATCLXN | |||
| MM11FR | • | • | • | • | • | AMCLXN | |||
| MM12FR | • | • | • | • | • | ATCLXN | |||
| MM31FR | • | • | • | • | • | • | FMCLXN | ||
| MM32FR | • | • | • | • | • | • | FTCLXN | ||
| Модификация | Артикул |
|---|---|
| CM32PR 5 5 0,5 22/24 R VER. | 37180625 |
| CM32PR 5 5 0,5 22/24 VER. | 37180626 |
| CM32PR 30 5 0,5 22/24 | 37180676 |
| CM32PR 30 5 0,5 22/24 R | 37180677 |
| CM32PR 30 10 0,5 22/24 | 37180685 |
| CM32PR 30 10 0,5 22/24 # | 37180686 |
| CM32PR 30 3 0,5 22/24 | 37180690 |
| CM12FR 1,5 5 0,5 22/24 R | 37170204 |
| SM11FR 1,5 10 0,5 22/24 R | 37172414 |
