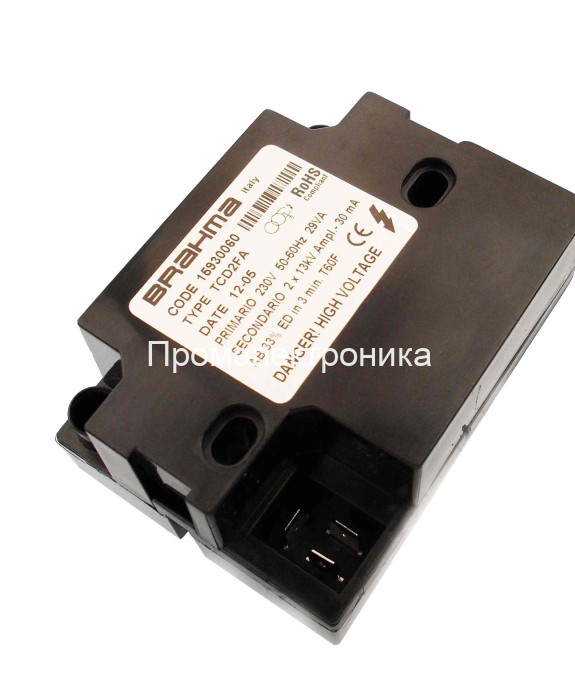

Трансформатор Brahma TCD1FS (15930030)

Техническое описание TCD1FS

Технические сведения о TCD1FS дополняют описание конструкции и условий подбора по документации производителя. При подборе сохраняют полное обозначение: питание, режим работы и комплект соединений проверяют для заказного исполнения.

Особенности конструкции

TCD1FS — компактное электронное исполнение семейства TCD. Цифра 1 соответствует одному высоковольтному полюсу. Подключение питания выполнено контактами Fast-on; высоковольтный вывод в стандартном варианте цилиндрический, диаметром 4 мм. В таблице семейства EMC-фильтр указан как стандартный. При подборе кабеля учитывают исполнение контакта, способ фиксации и пространство для защитного наконечника.

Применение и совместимость

В документации TCD указан для газовых горелок с принудительной подачей воздуха и горелок на лёгком или тяжёлом жидком топливе в бытовом и промышленном оборудовании. Это источник искры в системе розжига. Его применимость к котлу определяется через точное исполнение установленной горелки: проверяют схему автомата горения, число высоковольтных полюсов, питание и штатный монтажный комплект.

Место установки и подключение

Блок размещают на предусмотренной изготовителем горелки площадке, с доступом к разъёму питания и высоковольтным контактам. Каталог указывает температуру окружающей среды −20…+60 °C, предельную длину кабеля розжига 1,5 м и рекомендуемый зазор между электродами 3–5 мм. При размещении проверяют температуру именно в отсеке электрооборудования и свободную трассу кабелей; геометрию электродов сверяют также с инструкцией горелки.

Режим работы и подбор исполнения

Буква S в этой серии означает продолжительную работу с ED 100%. Варианты питания в семействе различаются: в каталоге представлены сетевые и низковольтные исполнения. Для выбранного заказного номера проверяют AC или DC, номинальное напряжение и частоту. Нельзя переносить электрические параметры другого TCD только на основании совпадения корпуса, числа полюсов или последней буквы типа.

Кабели, принадлежности и обслуживание

В каталоге Brahma отдельно показаны высоковольтные кабельные сборки: с прямыми и угловыми наконечниками, различной длиной и присоединительными элементами. Предусмотрены варианты с сопротивлением для подавления помех. Сборку выбирают по выводу трансформатора и электроду, температуре трассы и требуемой длине. Эти принадлежности не следует автоматически считать частью комплекта поставки. Каталог серии не содержит перечня внутренних ремонтных деталей именно этого блока: при замене нужен полный код трансформатора и спецификация горелки.

Что сверить перед заменой

Для проверки совместимости подготовьте модель и исполнение горелки, фотографию таблички заменяемого трансформатора, его полный заказной номер и электрическую схему. Отдельно укажите число электродов, первичный разъём, высоковольтные контакты и размеры крепления. Такая проверка связывает электрические параметры с реальным монтажом и позволяет согласовать кабели и принадлежности вместе с основным блоком.

Документация: Brahma, каталог, редакция 06.22; страницы PDF 72, 73, 81.
