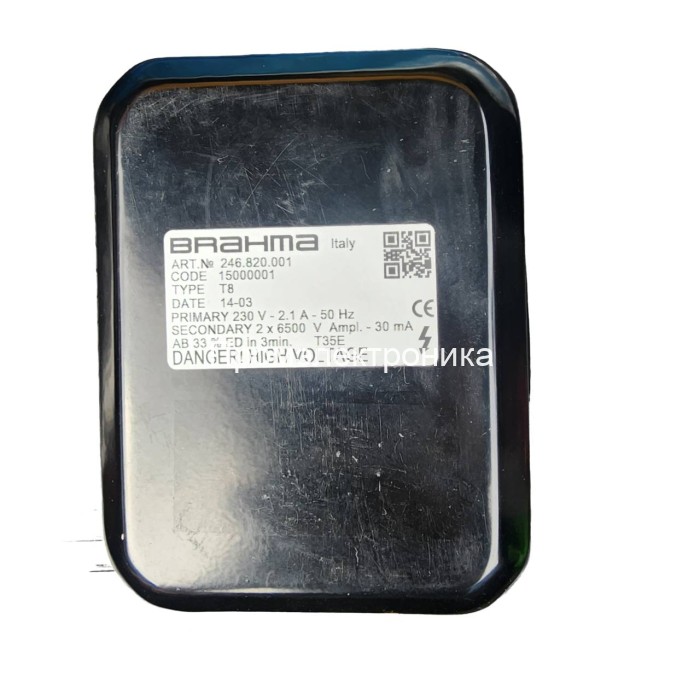

Трансформатор Brahma T8 (15000001)

Техническое описание T8

Технические сведения о T8 дополняют описание конструкции и условий подбора по документации производителя. При подборе сохраняют полное обозначение: питание, режим работы и комплект соединений проверяют для заказного исполнения.

Особенности конструкции

T8 относится к индукционным трансформаторам розжига Brahma. В отличие от компактных электронных блоков здесь используется традиционная электромагнитная конструкция с двумя высоковольтными полюсами. При выборе замены учитывают её массу, габариты, монтаж и нагрузку на цепь питания. Пиковое выходное напряжение и действующее значение выходного тока указаны производителем отдельными величинами; они не характеризуют потребляемую мощность одинаковым способом.

Применение и совместимость

В каталоге T8/T18 отмечено применение в газовых и жидкотопливных горелочных устройствах. Трансформатор обеспечивает электрический розжиг топливовоздушной смеси и включается системой управления горелкой. Подбор к котлу выполняют через установленную горелку: по её точной модели, схеме, коду штатного трансформатора и монтажным размерам. Похожая форма корпуса электронного или другого индукционного блока не подтверждает возможность его установки.

Место установки и подключение

Место установки — штатное крепление трансформатора в составе горелки. Каталог указывает температуру окружающей среды от −10 до +60 °C, два полюса и рекомендуемый межэлектродный зазор 3–5 мм. Стандартный питающий кабель семейства имеет длину 700 мм. Перед заменой сверяют отверстия и площадку крепления, выводы, путь высоковольтных кабелей и зазор до соседних деталей. Монтаж должен учитывать более значительную массу индукционного блока.

Режим работы и подбор исполнения

Для базового T8 в каталоге указан ED 33% в трёхминутном цикле; это ограничение прерывистой работы. Таблица электрических параметров приведена для стандартного питания 220 В, 50 Гц; производитель отдельно допускает другие напряжения и частоты по запросу. Поэтому эти стандартные значения не переносят на заказное исполнение без сверки таблички. Проверяют также потребление и допустимую нагрузку выхода автомата горения.

Кабели, принадлежности и обслуживание

В каталоге Brahma отдельно показаны высоковольтные кабельные сборки: с прямыми и угловыми наконечниками, различной длиной и присоединительными элементами. Предусмотрены варианты с сопротивлением для подавления помех. Сборку выбирают по выводу трансформатора и электроду, температуре трассы и требуемой длине. Эти принадлежности не следует автоматически считать частью комплекта поставки. Каталог серии не содержит перечня внутренних ремонтных деталей именно этого блока: при замене нужен полный код трансформатора и спецификация горелки.

Что сверить перед заменой

Для проверки совместимости подготовьте модель и исполнение горелки, фотографию таблички заменяемого трансформатора, его полный заказной номер и электрическую схему. Отдельно укажите число электродов, первичный разъём, высоковольтные контакты и размеры крепления. Такая проверка связывает электрические параметры с реальным монтажом и позволяет согласовать кабели и принадлежности вместе с основным блоком.

Документация: Brahma, каталог, редакция 06.22; страницы PDF 79, 81.
