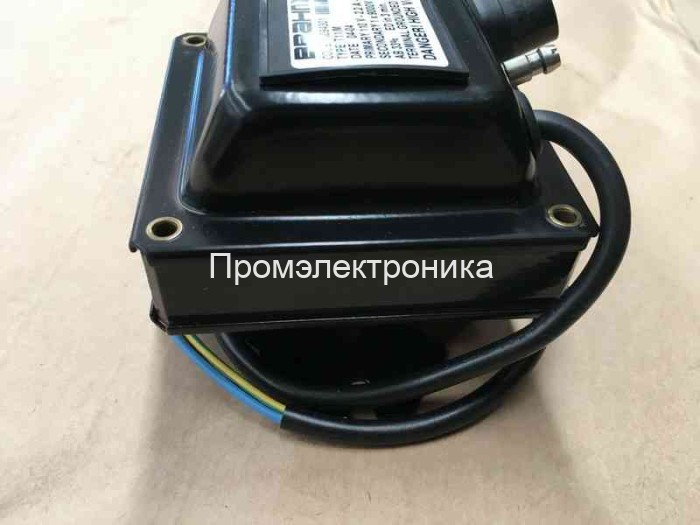

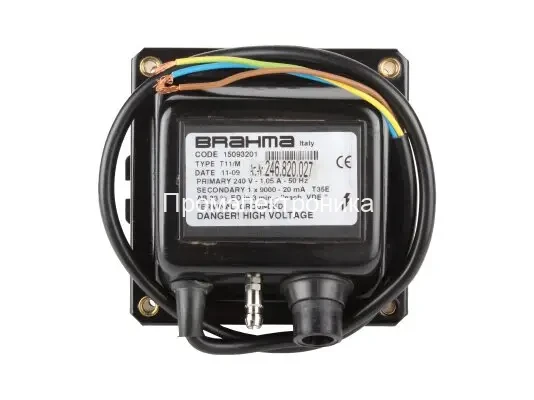

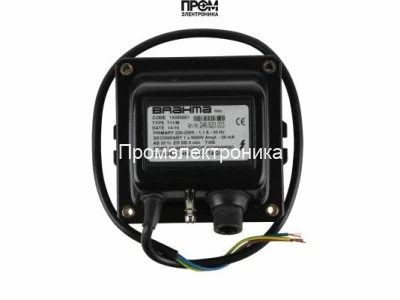

Трансформатор Brahma T11/M (15093201)

Трансформатор розжига Brahma T11/M (15093201)

Трансформатор розжига Brahma T11/M (артикул 15093201) — это ключевой компонент современных систем отопления, разработанный для обеспечения надежного и безопасного воспламенения топлива в горелочных устройствах. Данное устройство преобразует стандартное напряжение сети в высоковольтный импульс, создавая мощную и стабильную электрическую дугу для поджига газового или жидкого топлива.

Компания Промэлектроника является официальным дилером продукции Brahma, что гарантирует подлинность оборудования, профессиональную техническую поддержку и лучшие условия приобретения.

Применение и назначение

Трансформатор Brahma T11/M универсален и предназначен для широкого спектра применений. Его основная задача — генерация высоковольтной искры напряжением 9 кВ, которая воспламеняет топливно-воздушную смесь.

• Газовые горелки: Устройство эффективно работает с газовыми горелками любой мощности, обеспечивая мгновенный и стабильный розжиг.
• Дизельные (жидкотопливные) горелки: Трансформатор также подходит для использования в горелках, работающих на дизельном топливе, при условии, что в системе используется один поджигающий электрод.

Благодаря своим конструктивным особенностям, трансформатор может устанавливаться как на горелках с защитным кожухом, так и без него, что делает его гибким решением для различных конфигураций котельного оборудования.

Конструктивные особенности и преимущества

Качество и долговечность трансформатора Brahma T11/M обусловлены передовыми инженерными решениями и использованием высококачественных материалов.

Надежная изоляция обмоток. Высоковольтные обмотки устройства изолированы методом заливки эпоксидной смолой. Этот метод производства обеспечивает ряд ключевых преимуществ:

• Высокая надежность и долговечность: Эпоксидная смола создает монолитный защитный слой, который предотвращает пробои и защищает обмотки от влаги, пыли и механических вибраций.
• Устойчивость к температурным расширениям: Технология раздельной заливки катушек позволяет электрическим и магнитным цепям расширяться независимо друг от друга при нагреве. Это предотвращает возникновение внутренних напряжений в смоле, которые могли бы привести к появлению микротрещин и последующему выходу трансформатора из строя.
• Гарантия качества: Раздельная заливка катушек позволяет производить их проверку и контроль качества еще до финальной сборки, что исключает попадание бракованных изделий к потребителю.

Эффективная защита от помех. Трансформатор оснащен двумя прочными металлическими кожухами с эмалированным покрытием, которые защищают катушки и служат экраном для предотвращения радио- и телевизионных помех. Для максимальной эффективности экранирования крайне важно обеспечить надежное заземление корпуса устройства.

Продуманная конструкция. Устройство выполнено по двухконтурной схеме с одной первичной и одной вторичной обмоткой. Один из выводов вторичной обмотки заземлен на корпус, что повышает безопасность эксплуатации. Трансформатор поставляется с уже подключенным кабелем питания длиной 550 мм, что упрощает его монтаж.

Технические характеристики

• Электропитание: 230 В
• Частота тока: 50 Гц
• Потребляемый ток (первичная обмотка): 1.05 А
• Количество выходов высокого напряжения: 1
• Напряжение розжига (вторичная обмотка): 1 x 9 кВ
• Ток розжига (вторичная обмотка): 20 мА
• Продолжительность включения (рабочий цикл): 33% в течение 3 минут
• Потребляемая мощность: 240 ВА
• Длина кабеля питания: 550 мм
• Разъемы для кабелей поджига: винтовые, под кабель Ø2.5 мм
• Класс защиты: IP00
• Вес: 1.8 кг

Покупка и консультация

Для приобретения трансформатора розжига Brahma T11/M (15093201) или получения дополнительной технической консультации, пожалуйста, свяжитесь с нашими специалистами. Как официальный дилер, мы готовы предложить лучшие решения для ваших задач.
