Brahma MI860

Техническое описание MI860

Сведения дополняют существующее описание по документации производителя. Описаны функции указанного семейства; параметры и совместимость полного заказного исполнения проверяют отдельно.

Назначение и особенности

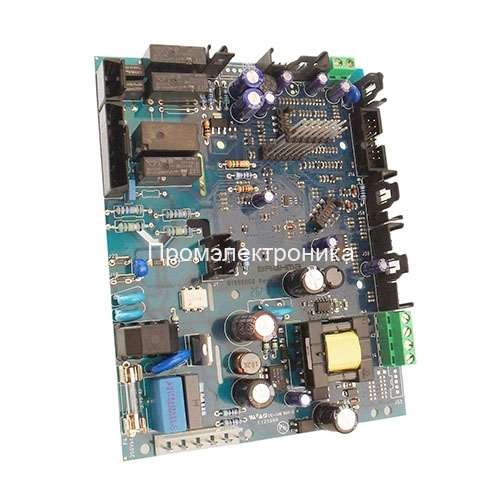

Brahma MI860 — семейство электронных блоков безопасности и терморегулирования для газового оборудования. Каталог указывает контроль пламени электродом, управление двумя клапанами и варианты с интегрированным либо внешним трансформатором розжига. Эти возможности относятся к семейству: точную схему и цифровой артикул платы подтверждают отдельно.

Применение и установка

Плату размещают в предусмотренном электрическом отсеке оборудования. Для открытой платы каталог указывает IP00, поэтому защиту от прикосновения и условий среды обеспечивает конструкция установленного оборудования. Типы разъёмов Lumberg/Molex и другие варианты зависят от исполнения. Модель котла или горелки нельзя определять по одному обозначению MI860.

Принадлежности и совместимость

В каталоге как опции показаны ЖК-панель и соединение OpenTherm, RS-232/RS-485. Их наличие нельзя переносить на каждый цифровой код MI860. Внешние клапаны, электрод контроля пламени, кабельный жгут и элементы розжига согласуют с электрической схемой изготовителя оборудования. Перечня внутренних ремонтных компонентов именно артикула этой карточки каталог не содержит; для замены нужен полный код платы и спецификация установки.

Документация: Brahma: каталог 06.22, 06.22, язык it/en, страницы 30.
