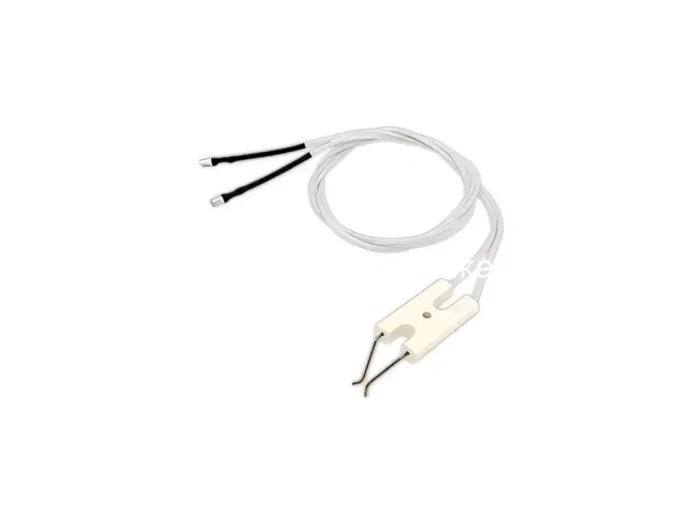

Блок электродов розжига с гибким кабелем 70 мм - 840 мм 13018265

Назначение и особенности

Каталожное назначение — искровой розжиг. В цепи розжига электрод передаёт высокое напряжение от устройства зажигания к рабочему наконечнику. Искровой промежуток формируется между предусмотренными конструкцией электродами либо между электродом и ответной металлической частью.

Применение и место установки

При установке в узле розжига рабочий наконечник размещают в зоне воспламенения смеси; при ионизационном контроле — в зоне устойчивого пламени. Положение относительно головки, форсунки или запального узла, направление изгиба и зазор задаёт инструкция горелки. Размеры электрода сами по себе не подтверждают совместимость.

Перед установкой сверяют крепление, посадочную длину, геометрию стержня и изолятора, расположение контакта и кабеля. После замены проверяют розжиг и контроль пламени в порядке, установленном изготовителем. Зазор и параметры ионизационного сигнала берут из руководства точного исполнения.

Сопутствующие детали и замена

При ремонте вместе с электродом проверяют состояние держателя, изолятора, контактного соединения и соответствующего кабеля. Возможность отдельной замены этих элементов и состав электродного блока определяют по перечню запчастей. Подбирать изолятор, кабель или держатель как взаимозаменяемые детали без точного артикула нельзя.

В каких горелках установлен этот артикул

В таблице перечислены исполнения из каталогов запчастей производителя. Сверьте заводской артикул горелки, период выпуска и позицию детали; TC, TL, Low NOx и другие обозначения исполнения сохраняют значение.

Горелки и позиции детали · 4

Горелка	Артикул горелки	Позиция	Период и документ
VGL 04.350 D KL	3832134	0520	10-2012 — 02-2016 · R8220248-02 - 06/03/2018 · стр. 3
VGL 04.350 D KN	3832133	0520	09-2013 — 09-2014 · R8220248-02 - 06/03/2018 · стр. 3
VGL 04.440 D KL	3832136	0520	10-2012 — 05-2015 · R8220248-02 - 06/03/2018 · стр. 3
VGL 04.440 D KN	3832135	0520	10-2012 — 09-2013 · R8220248-02 - 06/03/2018 · стр. 3
