Блок электродов поджига 81 мм

Все товары Elco →

Блок электродов поджига 81 мм (арт. 13007907) с керамической изоляцией обеспечивает надежный розжиг горелок, устойчив к высоким температурам. Быстрый монтаж благодаря штекерам 4 мм и крепежному винту. Идеален для стабильной работы.

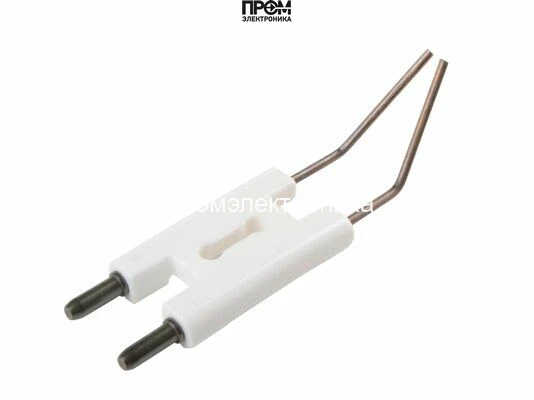

Блок электродов поджига 81 ммУвеличить фото

Основные характеристики

Бренды
Elco
Тип электрода
поджига
Длина электрода
81 мм
Размер фиксированной изоляции
48 X 25 X 8 мм
Места установки
Дизельная горелка Elco VL 3.290 D, Дизельная горелка Elco VL 3.360 D, Дизельная горелка Elco VL 4.460 D, Дизельная горелка Elco VL 04 540 DP, Дизельная горелка Elco VL 04 540 DUO, Дизельная горелка Elco E5.450 L-Z2, Дизельная горелка Elco E5.600 L-Z2
Длина электрода (мм)
81
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

01

Описание Блок электродов поджига 81 мм

Для удобства подключения предусмотрены специальные штекеры диаметром 4 мм, обеспечивающие надежное и простое соединение с высоковольтными токопроводящими кабелями. Фиксация блока на корпусе осуществляется через отверстие диаметром 4,2 мм, что обеспечивает стабильное размещение и защиту от вибраций, способных повлиять на работу электродов. В комплект входит крепежный винт, упрощающий монтаж и обеспечивающий надежную фиксацию.

Производитель: Elco.

Назначение и особенности

Каталожное назначение — искровой розжиг. В цепи розжига электрод передаёт высокое напряжение от устройства зажигания к рабочему наконечнику. Искровой промежуток формируется между предусмотренными конструкцией электродами либо между электродом и ответной металлической частью.

Применение и место установки

При установке в узле розжига рабочий наконечник размещают в зоне воспламенения смеси; при ионизационном контроле — в зоне устойчивого пламени. Положение относительно головки, форсунки или запального узла, направление изгиба и зазор задаёт инструкция горелки. Размеры электрода сами по себе не подтверждают совместимость.

Перед установкой сверяют крепление, посадочную длину, геометрию стержня и изолятора, расположение контакта и кабеля. После замены проверяют розжиг и контроль пламени в порядке, установленном изготовителем. Зазор и параметры ионизационного сигнала берут из руководства точного исполнения.

Сопутствующие детали и замена

При ремонте вместе с электродом проверяют состояние держателя, изолятора, контактного соединения и соответствующего кабеля. Возможность отдельной замены этих элементов и состав электродного блока определяют по перечню запчастей. Подбирать изолятор, кабель или держатель как взаимозаменяемые детали без точного артикула нельзя.

В каких горелках установлен этот артикул

В таблице перечислены исполнения из каталогов запчастей производителя. Сверьте заводской артикул горелки, период выпуска и позицию детали; TC, TL, Low NOx и другие обозначения исполнения сохраняют значение.

Горелки и позиции детали · 31
ГорелкаАртикул горелкиПозицияПериод и документ
CH-D0531 - T1/KN3834555204006-2014 — конец не указан
420010755001A · R8220104-02 - 02/06/2016 · стр. 7
CH-D0531 - T2/KL3834556204006-2014 — конец не указан
420010755001A · R8220104-02 - 02/06/2016 · стр. 7
CH-D0532 - T1/KN3834557204006-2014 — конец не указан
420010755001A · R8220104-02 - 02/06/2016 · стр. 7
CH-D0532 - T2/KL3834558204006-2014 — конец не указан
420010755001A · R8220104-02 - 02/06/2016 · стр. 7
CH-O0421 - T1/KN3832875204002-2009 — конец не указан
420010596401A · R8220032-02 - 28/04/2016 · стр. 5
CH-O0421 - T2/KL3832878204002-2009 — конец не указан
420010596401A · R8220032-02 - 28/04/2016 · стр. 5
CH-O0422 - T1/KN3832061204006-2008 — конец не указан
420010596401A · R8220032-02 - 28/04/2016 · стр. 5
CH-O0422 - T2/KL3832659204009-2008 — конец не указан
420010596401A · R8220032-02 - 28/04/2016 · стр. 5
CH-O0521-T1/KN3833081204007-2009 — конец не указан
420010596603A · R8220078-03 - 16/12/2021 · стр. 5
CH-O0521-T2/KL3833175204001-2010 — конец не указан
420010596603A · R8220078-03 - 16/12/2021 · стр. 5
CH-O0522-T1/KN3832013204006-2008 — конец не указан
420010596603A · R8220078-03 - 16/12/2021 · стр. 5
CH-O0522-T2/KL3833174204001-2010 — конец не указан
420010596603A · R8220078-03 - 16/12/2021 · стр. 5
CH-O0524 - T1/KN3836601204009-2018 — конец не указан
420010941900A · R8220295-01 - 18/09/2018 · стр. 5
CH-O0524 - T2/KL3836602204009-2018 — конец не указан
420010941900A · R8220295-01 - 18/09/2018 · стр. 5
CH-O0622 - T1/KN3833363204512-2010 — конец не указан
420010596701A · R8220110-02 - 23/09/2015 · стр. 7
CH-O0622 - T2/KL3833458204512-2010 — конец не указан
420010596701A · R8220110-02 - 23/09/2015 · стр. 7
CH-O0622 - T3/KM3833608204501-2012 — конец не указан
420010596701A · R8220110-02 - 23/09/2015 · стр. 7
CH-O0622-T1/KN3833363204512-2010 — конец не указан
420010596702A · R8220110-03 - 13/11/2019 · стр. 7
CH-O0622-T2/KL3833458204512-2010 — конец не указан
420010596702A · R8220110-03 - 13/11/2019 · стр. 7
CH-O0622-T3/KM3833608204501-2012 — конец не указан
420010596702A · R8220110-03 - 13/11/2019 · стр. 7
CH-O0622 - T1/KN3833363204512-2010 — конец не указан
420010596801A · R8220111-02 - 24/09/2015 · стр. 7
CH-O0622 - T2/KL3833458204512-2010 — конец не указан
420010596801A · R8220111-02 - 24/09/2015 · стр. 7
CH-O0622 - T3/KM3833608204501-2012 — конец не указан
420010596801A · R8220111-02 - 24/09/2015 · стр. 7
CH-D0421 - T1/KN3834445213003-2014 — конец не указан
420010545600B · R8220090-02 - 06/10/2014 · стр. 15
CH-D0421 - T2/KL3834446213003-2014 — конец не указан
420010545600B · R8220090-02 - 06/10/2014 · стр. 15
CH-D0422 - T1/KN3834447213003-2014 — конец не указан
420010545600B · R8220090-02 - 06/10/2014 · стр. 15
CH-D0422 - T2/KL3834448213003-2014 — конец не указан
420010545600B · R8220090-02 - 06/10/2014 · стр. 15
CH-D0531 - T1/KN3834555204006-2014 — конец не указан
420010556400A · R8220104-01 - 23/07/2014 · стр. 19
CH-D0531 - T2/KL3834556204006-2014 — конец не указан
420010556400A · R8220104-01 - 23/07/2014 · стр. 19
CH-D0532 - T1/KN3834557204006-2014 — конец не указан
420010556400A · R8220104-01 - 23/07/2014 · стр. 19
CH-D0532 - T2/KL3834558204006-2014 — конец не указан
420010556400A · R8220104-01 - 23/07/2014 · стр. 19
02

Характеристики

Наименование
Блок электродов поджига 81 мм
Бренды
Elco
Тип электрода
поджига
Длина электрода
81 мм
Размер фиксированной изоляции
48 X 25 X 8 мм
Места установки
Дизельная горелка Elco VL 3.290 D, Дизельная горелка Elco VL 3.360 D, Дизельная горелка Elco VL 4.460 D, Дизельная горелка Elco VL 04 540 DP, Дизельная горелка Elco VL 04 540 DUO, Дизельная горелка Elco E5.450 L-Z2, Дизельная горелка Elco E5.600 L-Z2
Длина электрода (мм)
81
Размер стержня поджига
Ø1.2-1.5 X 22 мм
