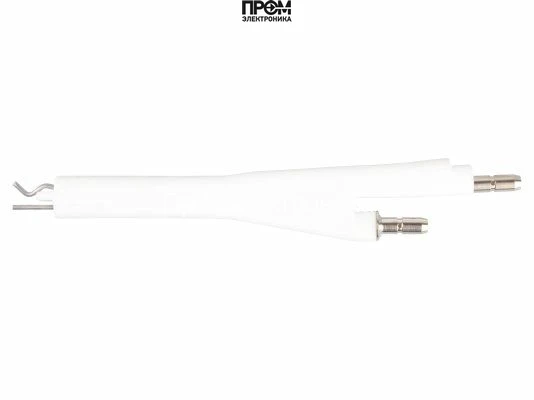

Блок электродов поджига 118 мм

Назначение и особенности

Каталожное назначение — искровой розжиг. В цепи розжига электрод передаёт высокое напряжение от устройства зажигания к рабочему наконечнику. Искровой промежуток формируется между предусмотренными конструкцией электродами либо между электродом и ответной металлической частью.

Применение и место установки

При установке в узле розжига рабочий наконечник размещают в зоне воспламенения смеси; при ионизационном контроле — в зоне устойчивого пламени. Положение относительно головки, форсунки или запального узла, направление изгиба и зазор задаёт инструкция горелки. Размеры электрода сами по себе не подтверждают совместимость.

Перед установкой сверяют крепление, посадочную длину, геометрию стержня и изолятора, расположение контакта и кабеля. После замены проверяют розжиг и контроль пламени в порядке, установленном изготовителем. Зазор и параметры ионизационного сигнала берут из руководства точного исполнения.

Сопутствующие детали и замена

При ремонте вместе с электродом проверяют состояние держателя, изолятора, контактного соединения и соответствующего кабеля. Возможность отдельной замены этих элементов и состав электродного блока определяют по перечню запчастей. Подбирать изолятор, кабель или держатель как взаимозаменяемые детали без точного артикула нельзя.

В каких горелках установлен этот артикул

В таблице перечислены исполнения из каталогов запчастей производителя. Сверьте заводской артикул горелки, период выпуска и позицию детали; TC, TL, Low NOx и другие обозначения исполнения сохраняют значение.

Горелки и позиции детали · 6

Горелка	Артикул горелки	Позиция	Период и документ
BLU 1500.1 LN PR	Не указан	24	· 31-01-2024 · стр. 73
BLU 700.1 LN PAB	Не указан	24	· 04-05-2018 · стр. 79
BLU 1000.1 LN PAB	Не указан	24	· 04-05-2018 · стр. 80
BLU 1000.1 PAB	Не указан	24	· 04-05-2018 · стр. 81
BLU 1200.1 LN PAB	Не указан	24	· 04-05-2018 · стр. 82
BLU 1200.1 PAB	Не указан	24	· 04-05-2018 · стр. 83
