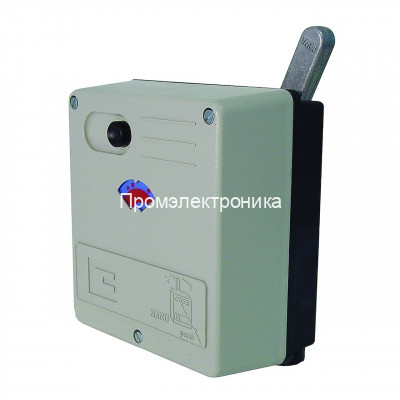

Honeywell VMM40-24: привод для поворотных клапанов в системах отопления и HVAC

Honeywell VMM40-24 — электрический привод для поворотных смесительных клапанов, который используется в системах отопления, вентиляции, кондиционирования и теплохолодоснабжения. Его задача — точно поворачивать шток клапана и регулировать поток теплоносителя в инженерной системе.

Такие приводы устанавливают в котельных, индивидуальных тепловых пунктах, смесительных узлах, вентиляционных установках и технологических контурах. Если система должна автоматически поддерживать температуру подачи, управлять подмесом обратной воды или регулировать поток через теплообменник, без исполнительного механизма вроде VMM40-24 не обойтись.

Для чего нужен привод Honeywell VMM40-24

В системах отопления и HVAC клапан редко работает сам по себе. Чтобы он мог автоматически открываться, закрываться или занимать промежуточное положение, к нему подключают электропривод. Контроллер получает данные от датчиков температуры, сравнивает их с заданными параметрами и подает команду на привод. Привод, в свою очередь, поворачивает клапан и изменяет расход или направление потока теплоносителя.

Honeywell VMM40-24 рассчитан на работу с поворотными клапанами. Модель питается от 24 В AC и имеет крутящий момент 40 Нм. Это достаточно высокий момент для управления крупными смесительными клапанами, которые применяются не только в небольших отопительных узлах, но и на серьезных инженерных объектах.

Привод используется для floating-управления, то есть трехпозиционного регулирования. Контроллер подает команды «открыть» или «закрыть», а привод перемещает клапан в соответствующем направлении. Такой способ управления хорошо подходит для систем, где требуется надежное и понятное регулирование без сложной аналоговой настройки.

Где применяется VMM40-24

Honeywell VMM40-24 чаще всего используют в водяных системах отопления и кондиционирования. Он подходит для узлов, где нужно поддерживать температуру теплоносителя, регулировать подмес, управлять контуром нагрева или охлаждения.

Основные области применения:

• котельные и тепловые пункты;
• смесительные узлы отопления;
• системы теплоснабжения зданий;
• вентиляционные установки с водяными теплообменниками;
• контуры охлаждения в HVAC-системах;
• промышленные инженерные системы;
• модернизация существующих узлов с клапанами Honeywell/Resideo Centra.

На практике такой привод часто ставят там, где система должна работать стабильно без постоянного ручного вмешательства. Например, в погодозависимом регулировании отопления контроллер меняет положение клапана в зависимости от наружной температуры. Чем холоднее на улице, тем выше может быть температура подачи в отопительный контур. Привод VMM40-24 выполняет команды автоматики и обеспечивает нужное положение клапана.

Принцип работы

Принцип работы Honeywell VMM40-24 основан на вращении выходного механизма привода на угол 90°. Внутри установлен синхронный двигатель. При подаче управляющего сигнала привод начинает вращение в одну из сторон и перемещает шток клапана.

В крайних положениях двигатель отключается концевыми выключателями. Это защищает механизм от лишней нагрузки и помогает продлить срок службы оборудования. Для сервисных работ предусмотрено ручное управление: привод можно вывести из зацепления с клапаном и изменить положение вручную. После восстановления питания управление снова переходит к электроприводу.

Такое решение удобно при пусконаладке, проверке направления вращения, аварийном обслуживании или временной работе системы без автоматического регулирования.

Что важно при монтаже

Перед установкой Honeywell VMM40-24 нужно проверить несколько вещей: тип клапана, напряжение питания, схему управления и механическую совместимость. Привод рассчитан на прямой монтаж на совместимые поворотные клапаны, но это не отменяет необходимости сверки по документации.

Перед монтажом клапан выставляют в правильное исходное положение. Это особенно важно для смесительных клапанов, потому что ошибка в положении штока может привести к неправильной логике работы: контроллер будет давать команду на открытие, а фактически система может уходить в обратную сторону.

В котельных и тепловых пунктах желательно устанавливать привод вертикально. Если привод монтируется горизонтально, важно защитить его от теплового воздействия от корпуса клапана и трубопровода. Для этого используют теплоизоляционный экран или другое решение, которое не позволяет корпусу привода перегреваться. Рабочая температура окружающей среды для привода ограничена, поэтому перегрев рядом с горячим клапаном — один из факторов риска.

Также важно оставить достаточно места для обслуживания. Доступ к крышке, клеммам, ручному управлению и индикатору положения должен быть свободным. На объекте это часто забывают: привод ставят слишком близко к стене, соседнему трубопроводу или теплоизоляции, а потом сервисному специалисту приходится демонтировать часть узла ради простой проверки подключения.

Подключение и управление

Honeywell VMM40-24 работает от 24 В AC. Управление — трехпозиционное, floating. Это значит, что привод не получает аналоговый сигнал 0–10 В, а перемещается по командам на открытие и закрытие.

Перед подключением необходимо отключить питание контроллера и самого привода. Работы должны выполнять специалисты, знакомые с электрическими схемами автоматики отопления и HVAC. Неправильное подключение может привести к некорректной работе клапана, повреждению привода или ошибкам регулирования.

После подключения проверяют направление вращения. Если при команде на открытие клапан уходит в сторону закрытия, нужно проверить схему, настройки контроллера и положение шкалы. У VMM предусмотрена понятная индикация положения, поэтому при пусконаладке можно быстро увидеть, куда фактически перемещается механизм.

Совместимость с клапанами

Honeywell VMM40-24 предназначен для работы с поворотными клапанами Honeywell/Resideo Centra. В документации по серии VMM указывается совместимость с клапанами DR, DRG, ZR, DRU, DRR и V5421. Также в спецификациях встречаются обозначения DRxxxGMLA, DRxxxGFLA, ZRxxxMA, ZRxxxFA и DRU.

При подборе нельзя ориентироваться только на внешний вид старого привода. Нужно проверить:

• артикул установленного привода;
• модель клапана;
• диаметр клапана;
• требуемый крутящий момент;
• напряжение питания;
• тип управляющего сигнала;
• время хода;
• наличие дополнительных функций;
• условия установки на объекте.

VMM40-24 имеет момент 40 Нм и время хода 3,5 минуты на 90°. Если на объекте нужен более быстрый привод, стоит отдельно рассмотреть модификацию VMM40-24F. Если в шкафу автоматики используется питание 230 В AC, нужна другая версия. Если контроллер выдает аналоговый сигнал, необходимо подбирать привод с соответствующим типом управления.

Основные характеристики Honeywell VMM40-24

• Тип изделия: электрический привод для поворотных клапанов.
• Производитель: Honeywell / Resideo.
• Серия: VMM.
• Модель: VMM40-24.
• Напряжение питания: 24 В AC.
• Тип управления: floating, трехпозиционное.
• Крутящий момент: 40 Нм.
• Время хода: 3,5 минуты на 90°.
• Угол поворота: 90°.
• Степень защиты корпуса: IP54.
• Ручное управление: предусмотрено.
• Индикация положения: предусмотрена.
• Применение: системы отопления, кондиционирования, вентиляции и теплохолодоснабжения.
• Совместимые клапаны: DR, DRG, ZR, DRU, DRR, V5421 и другие совместимые клапаны Honeywell/Resideo Centra.

Примеры использования

1. Смесительный узел отопления.
Привод устанавливается на трехходовой или четырехходовой поворотный клапан. Автоматика изменяет положение клапана и регулирует температуру теплоносителя в отопительном контуре.

2. Индивидуальный тепловой пункт.
VMM40-24 может использоваться в узле регулирования подачи, где требуется поддерживать заданную температуру в зависимости от графика, погодозависимого регулирования или сигнала от контроллера.

3. Вентиляционная установка.
В системах с водяным нагревателем или охладителем привод управляет клапаном и изменяет расход теплоносителя через теплообменник. Это помогает поддерживать температуру приточного воздуха.

4. Замена старого привода.
Если на объекте уже установлен совместимый клапан Honeywell/Resideo, VMM40-24 может подойти для замены неисправного привода. Перед заказом обязательно сверяют питание, тип управления, момент и монтажное соединение.

Частые ошибки при подборе и установке

Первая ошибка — выбор привода только по бренду. У Honeywell и Resideo есть разные серии приводов, и внешне некоторые модели могут быть похожи, но отличаться по напряжению, сигналу управления и монтажному интерфейсу.

Вторая ошибка — игнорирование крутящего момента. Если поставить привод с недостаточным моментом, он может не справляться с клапаном, особенно при загрязнении системы, износе механики или повышенном усилии на штоке.

Третья ошибка — неправильное исходное положение клапана. В результате система работает «наоборот»: вместо подмеса открывает другой ход или не выходит на нужную температуру.

Четвертая ошибка — установка привода в зоне перегрева. Для котельных это особенно актуально. Горячий клапан и трубопровод могут передавать тепло на корпус привода, поэтому нужно соблюдать монтажные рекомендации и защищать привод от избыточного теплового воздействия.

Пятая ошибка — подключение без проверки схемы. VMM40-24 рассчитан на 24 В AC и трехпозиционное управление. Подключать его вместо привода с другим типом сигнала без проверки нельзя.

Когда стоит выбрать именно Honeywell VMM40-24

Эта модель подойдет, если вам нужен привод 24 В AC с крутящим моментом 40 Нм для совместимого поворотного клапана Honeywell/Resideo Centra. VMM40-24 выбирают для систем, где важны надежность, простая схема управления, ручной режим и понятная индикация положения.

Привод не требует регулярного обслуживания и рассчитан на длительную работу в инженерных системах. За счет прямого монтажа на клапан упрощается установка, а наличие ручного управления облегчает пусконаладку и сервис.

Купить Honeywell VMM40-24 в ПРОМЭЛЕКТРОНИКЕ

Компания ПРОМЭЛЕКТРОНИКА поставляет приводы Honeywell/Resideo, клапаны, автоматику для котельных, систем отопления, вентиляции и промышленного оборудования. Мы поможем подобрать Honeywell VMM40-24 по артикулу, проверить совместимость с установленным клапаном и предложить замену, если требуется другая модификация.

Если вы не уверены, подойдет ли VMM40-24 к вашему клапану, отправьте нам фото шильдика привода, маркировку клапана или данные из проекта. Специалисты ПРОМЭЛЕКТРОНИКИ проверят параметры и помогут избежать ошибки при заказе.

Honeywell VMM40-24 — надежный привод для автоматизации поворотных клапанов, который подходит для отопления, HVAC и инженерных систем, где требуется стабильное управление теплоносителем и долговечная работа оборудования.
