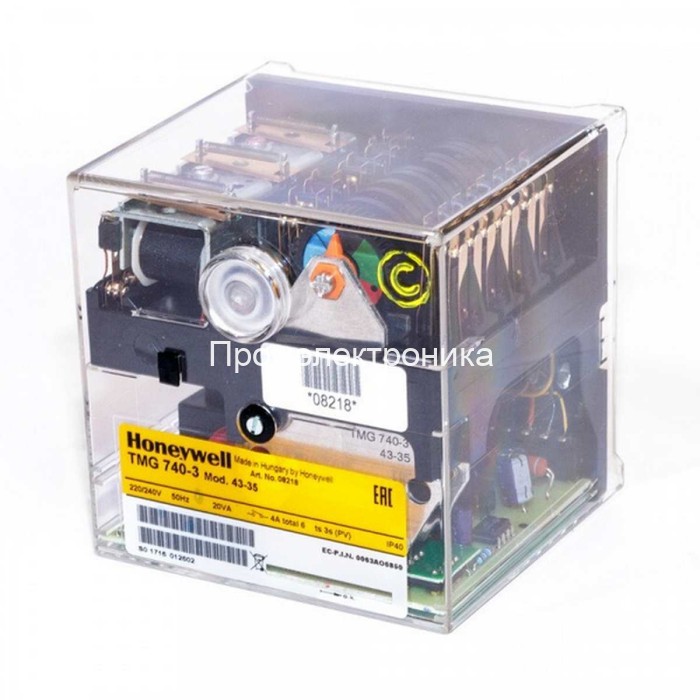

Honeywell TMG740-3 mod.43-35, 110V

Блок управления горелки Honeywell TMG740-3 mod.43-35, 110V способен управлять и контролировать работу от средних до высокопроизводительных и двухступенчатых горелок, газовых горелок, дизельных горелок, теплогенераторов, газовых котлов

Различные обозначения моделей определяют блоки управления в зависимости от времени программы для различных национальных стандартов,
или для специальных применений, например. высокоскоростные парогенераторы.
Специальная версия доступна для работы с зажиганием искрового мониторинга в соответствии с французским национальным
нормативно правовым актом.

Конструктивные особенности TMG740-3 mod.43-35, 110V:
Блок управления заключен в защитный, огнестойкий, прозрачный, пластиковый корпус вставного типа и включает в себя:
- Синхронный двигатель с кулачковым переключателем коробки передач
- переключатель камеры с информативной цветной программой
- индикатор
- 16-контактный кулачковый переключатель, управляющий программной последовательностью
- 2 реле постоянного тока и 1 реле останова на общем хомуте
- Плата печатная плата с сетевым трансформатором, светодиодный дисплей и электронные компоненты

Следующие важные индикаторы и операционные элементы управления можно найти на передней панели блока управления:
- Кнопка сброса, включающая сигнальную лампу для сбоя
(Блокировка)
- Цветной программный индикатор
- Индикатор пламени с 5 светодиодами
- Центральное винтовое крепление

Могут использоваться следующие типы детекторов пламени:
- Ионизационный электрод, где подачу электропитания обеспечивает нейтральное заземление. Подходит для газовых горелок (сигнал
ток от пламени не может зависеть от помех от искры зажигания).
- УФ-датчик UVZ 780 красный, подходит для газа, масла и двойных топливных горелок.
- Инфракрасный фликер-детектор IRD 820 и 1020 для всех типов горелок.
Обнаружение пламени действует только тогда, когда положение переключателя соответствует типу датчика детектора.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
