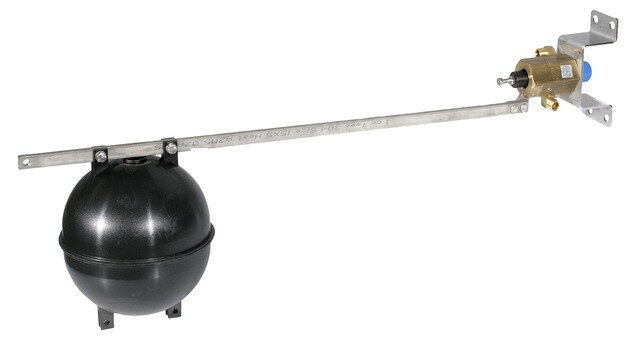

Поплавковый клапан Honeywell 70-610

Поплавковый клапан Honeywell 70-610 — управляющий пилотный клапан для систем автоматического наполнения резервуаров, баков и технологических емкостей. Модель применяется совместно с наполнительными клапанами Honeywell/Braukmann FV300 и отвечает за контроль уровня рабочей среды через поплавковый механизм и импульсную линию управления.

Основная задача Honeywell 70-610 — обеспечить автоматическое открытие и закрытие основного наполнительного клапана при изменении уровня воды в емкости. Когда уровень достигает заданной отметки, поплавковый клапан закрывается, давление в управляющей камере основного клапана повышается, и FV300 прекращает подачу воды. При снижении уровня поплавковый клапан открывается, давление в управляющей камере падает, и основной клапан снова открывается для наполнения резервуара.

Такое решение позволяет поддерживать заданный уровень воды без постоянного участия оператора и без подключения внешнего источника энергии. Система работает за счет давления самой рабочей среды, что особенно удобно для объектов водоснабжения, технических емкостей, промышленных резервуаров и систем с большими расходами.

Honeywell 70-610 используется там, где требуется надежное управление наполнением емкости с ограниченным диапазоном перепада уровня. Для этой модели в документации указан переключаемый перепад уровня 5–40 см. Это делает клапан удобным для задач, где важно не допускать слишком большого разбега между уровнем включения и отключения подачи воды.

Клапан востребован в системах водоснабжения, промышленных и коммерческих объектах, резервуарных установках, бассейнах, системах пожаротушения, сельскохозяйственном водоснабжении, технологических линиях и инженерных системах крупных зданий. При правильном подборе и монтаже он помогает снизить риск перелива, исключить постоянное заполнение емкости и стабилизировать работу наполнительного клапана FV300.

Преимущество Honeywell 70-610 — простая и надежная механическая схема управления. Поплавок реагирует на изменение уровня воды, а пилотная часть передает управляющее воздействие на основной диафрагменный клапан. За счет этого система не требует электропривода, контроллера или датчиков уровня с питанием. Это снижает количество элементов, которые могут выйти из строя, и упрощает обслуживание.

Модель 70-610 подбирается именно как управляющий поплавковый клапан для FV300. При заказе важно учитывать, что основной наполнительный клапан FV300 и пилотный поплавковый клапан заказываются отдельно. Также необходимо проверить схему монтажа, требуемый диапазон регулирования уровня, состояние импульсной линии, рабочее давление, качество воды и условия эксплуатации на объекте.

Технические характеристики:

• Тип изделия: управляющий поплавковый клапан;
• Артикул: 70-610;
• Производитель: Honeywell / Braukmann / Resideo;
• Назначение: управление наполнением резервуаров и емкостей;
• Совместимость: наполнительные клапаны Honeywell/Braukmann FV300;
• Диапазон перепада уровня срабатывания: 5–40 см;
• Рабочая среда в системе FV300: вода / питьевая вода;
• Материал корпуса пилотного клапана: латунь;
• Поплавок: сферический, из высококачественного синтетического материала;
• Управление: механическое, через поплавок и импульсную линию;
• Внешнее питание: не требуется;
• Применение: водоснабжение, резервуары, баки, цистерны, промышленные и коммерческие системы.

Примеры использования Honeywell 70-610:

• автоматическое наполнение резервуара питьевой воды на объекте водоснабжения;
• поддержание уровня воды в технической емкости промышленного предприятия;
• управление подачей воды в баке системы пожаротушения или резервного водоснабжения;
• применение в составе FV300 на инженерных системах крупных зданий, производственных площадок и коммунальных объектов.

При подборе Honeywell 70-610 важно не заменять его произвольным поплавковым клапаном без проверки совместимости. Модель работает как часть управляющего контура FV300, поэтому имеют значение не только размеры и материал, но и схема подключения, диапазон срабатывания, расположение поплавка и параметры импульсной линии.
