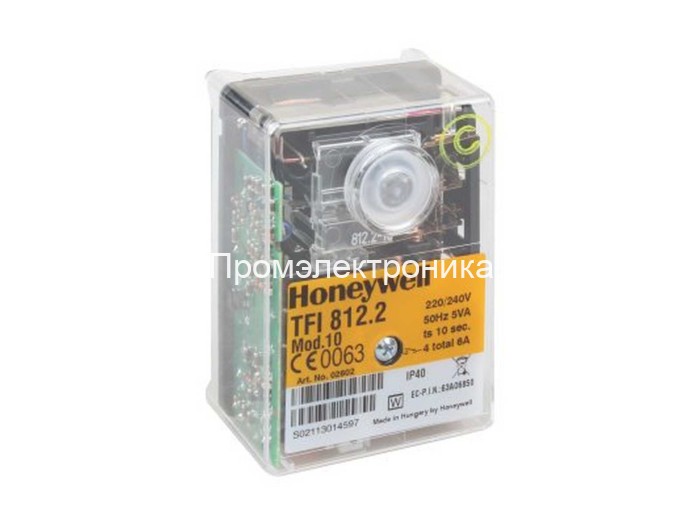

Honeywell (Resideo) TFI812.2 mod.10

Honeywell (Resideo) TFI812.2 mod.10 для 2-ступенчатых атмосферных газовых горелок

Возможный датчик пламени:
- Зонд ионизации
- Инфракрасный датчик IRD 1020.1

Топочные автоматы TFI 812.2 mod.10 для газовых горелок осуществляют управление и контроль атмосферных газовых горелок.
Испытаны и утверждены согласно DIN 4788 часть 3 изд. 04.89 и EN 298. Они также могут быть использованы со стационарными воздушными теплогенераторами (по DIN 4794).
Исполнение топочных автоматов предполагает максимальную безопасность в случае колебания напряжения в сети. Если напряжение в сети падает ниже
допустимого уровня, работа прерывается, и топочный автомат предотвращает повторную процедуру запуска.
В этом случае система не подвергается риску по причине падения напряжения.
Случайный скачок искры поджига на ионизационный электрод не воздействует негативно на топочный автомат и функцию контроля, которую он осуществляет.
Для дистанционного перезапуска может быть подсоединено устройство FR 870
TFI 812 Mod.5 можно установить вместо TFI 712 F,а TFI 812 Mod.10 может заменить TFI 712.
Нет необходимости заменять проводку или цоколь.
Разница в высоте приборов может быть компенсирована удлинением кнопки перезапуска (арт. 70601).

Конструктивные особенности

Топочный автомат защищен огнестойким прозрачным пластиковым корпусом с разъемным соединением, который включает термомеханическое реле времени с температурной компенсацией, прибор контроля пламени и устройство перезапуска.
Кнопка перезапуска, которая соединена со световым индикатором, а также центральное винтовое крепление находятся на верхней панели топочного автомата.
Цоколь, который может быть оборудован дополнительными клеммами, вместе с несколькими опциональными входами кабеля, создает возможность
для универсальной электропроводки.

TFI812.2 mod.10 Предохранительный интервал
номинальный 10 с
Время перед поджигом прибл. 10 с
Соответствующая номинальная мощность согласно стандарту или директиве для газового оборудования

Технические данные
Рабочее напряжение 220 / 240 В (-15…+10%)
50 Гц (40 - 60 Гц)
Предохранитель на входе 10 А быстродействующий,
6 А с задержкой срабатывания
Энергопотребление приблизительно 5 ВА
Макс. нагрузка на выходе 4 А
Общая нагрузка 6 А

Honeywell (Resideo) TFI812.2 mod.10 – это автоматический блок управления для горелок с наддувом, предназначенный для контроля и управления процессом горения. Устройство обеспечивает надежную и безопасную работу горелок, соответствуя строгим стандартам промышленной безопасности.

Основные характеристики:

• Применение: автоматизация горелок на жидком и газообразном топливе.
• Напряжение питания: 220–240 В, 50/60 Гц.
• Время предварительной продувки: 10 секунд.
• Системы безопасности: встроенный контроль пламени, защита от утечек газа и сбоя подачи топлива.
• Подключение: универсальный разъем для интеграции в системы управления горелками.
• Температура эксплуатации: от -20 до +60 °C.
• Сертификация: соответствует требованиям EN 298 и другим международным стандартам.

Блок управления Honeywell TFI812.2 mod.10 идеально подходит для применения в промышленных и коммерческих установках, таких как котельные, сушильные камеры и теплогенераторы. Надежность, простота установки и совместимость с различными типами горелок делают его популярным выбором для автоматизации отопительных систем.
